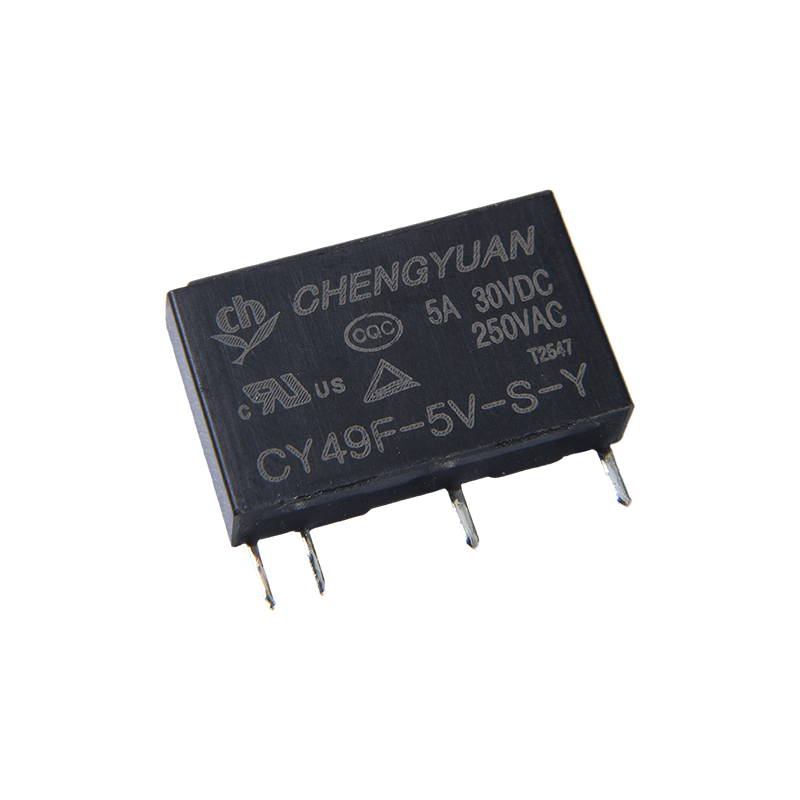

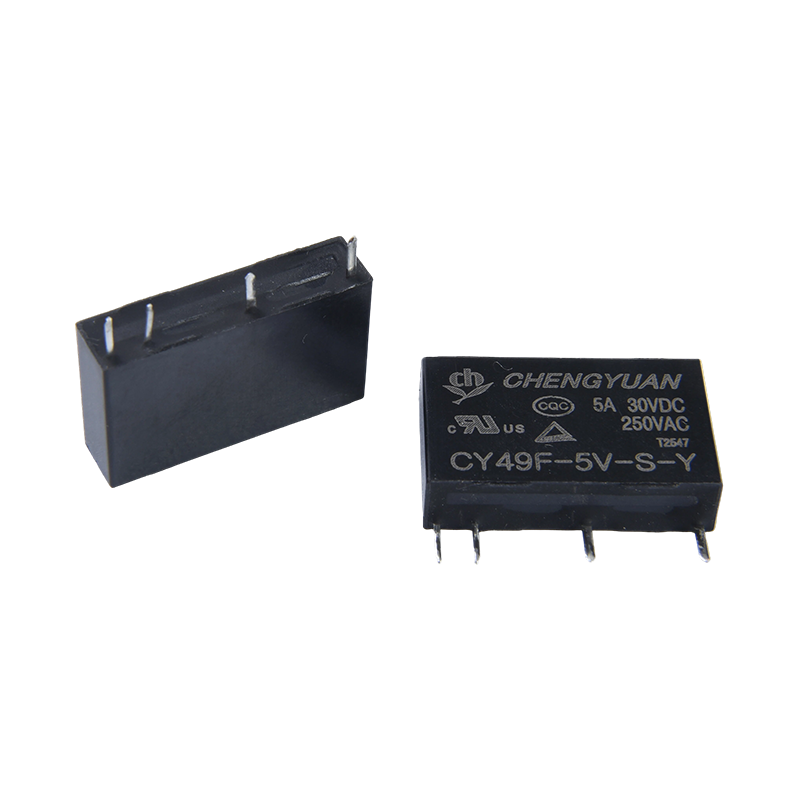

Features:
• Lond facultatem: 5A contactum mutandi
• Ultra-tenue, ultra-parva, ad densitatem altam ascendentem idoneam (5mm latitudinem, altitudinem 12.5mm)
• sustinet usque ad 3000V
• Maximum sensitivum, potentia consummatio solum 0.12W
Typicam Applications:
Industrialis Automatio et Circuitus Imperium: Communiter inveniuntur in instrumentis communicationis, instrumentorum retis, instrumentorum mensurae, et systematum elevatoris moderandi, faciendo circuitionem commutationes, tutelam salutis, vel functiones tutelae supercurrentes.
Automotiva electronica et nova Energy Campi: applicata in apparatu in-vehiculi, nova systemata energia administrandi, etc., certas commutationes requisita in ambitus automotives occurrentes.
Electronica medica et Aerospace: In apparatu medicorum, vigilantia securitatis, et applicationes aerospace ubi alta stabilitas requiritur, spatium solitudo et tutela praebet.
Contactus Data
| Type | CY49F |
| Contactum materiale | Argentum miscendum |
| Contactus resistentia | 100mΩ Max.(1A 16VDC) |
| Ratum onere (onere resistente | 5A250VAC/30VDC |
| Maximilianus. mutandi current | 5A |
| Maximilianus. commutatione voltage | 270VAC |
| Maximilianus. mutandi potestatem | 1250VA/150W |
| Min. commutatione onere | 6V 1A |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | ≤ 10ms Max. |
| Dimittis tempus | ≤ 5ms Max. |
| Resistentia Insulation | Min 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter notos aperti: 1000VAC, 50/60Hz pro 1min |
| Inter coil et contactum: 3000VAC, 50/60Hz pro 1min |
| Vibratio resistendi | Destructive | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Eget | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Concussa resistentia | Eget | 10G Min |
| Destructive | 10G Min |
| patientia | Mechanica patientia （10800ops./h) | 10000000 ops. (locus temperatus) |
| Electricam patientiam (360ops./h) | Opis (C) (locus temperatus) |
| Ambiens temperatus | -40℃~ 85℃ (nulla condensatio) |
| Pondus | Proxime. 3g |
| Data Coil (in 20℃) |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 5 | 24 | 208 | Proxime 0.12W | 75% de nominali voltage | 5% de nominali voltage | 130% de intentione nominis |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Proxime 0.18W |
Data superius ostensa sunt valores initiales. Noli malum maximum volutionem mittere in colam pro magis pro 10 minuta trahere caveare exoratione coilum.

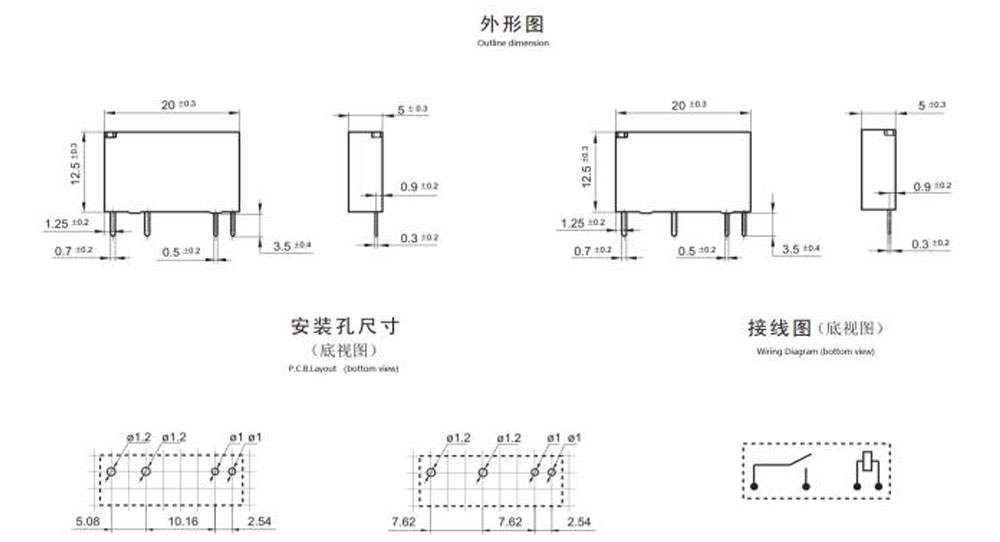

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit:mm)

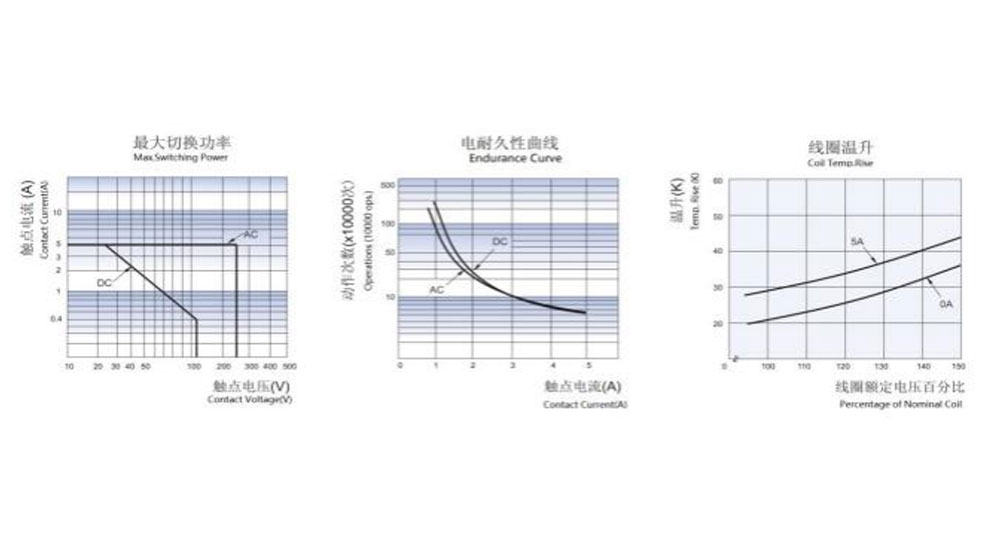

Curvae propriae
Ordinare Informatio
CY49F - 12VDC - - B - B - S- XX
1 2 3 4 5 6 8
1：Type：CY49F
2: Nominalium intentione: 5,6,9,12,18,24VDC
3: paxillum distantiam： F：5.08mm S: 7.62mm
4: type：Y： Singulare contactum E： bifurcatum contactum
5: Enclosure Category : B indicates the belt buckle. Nulla: non habet

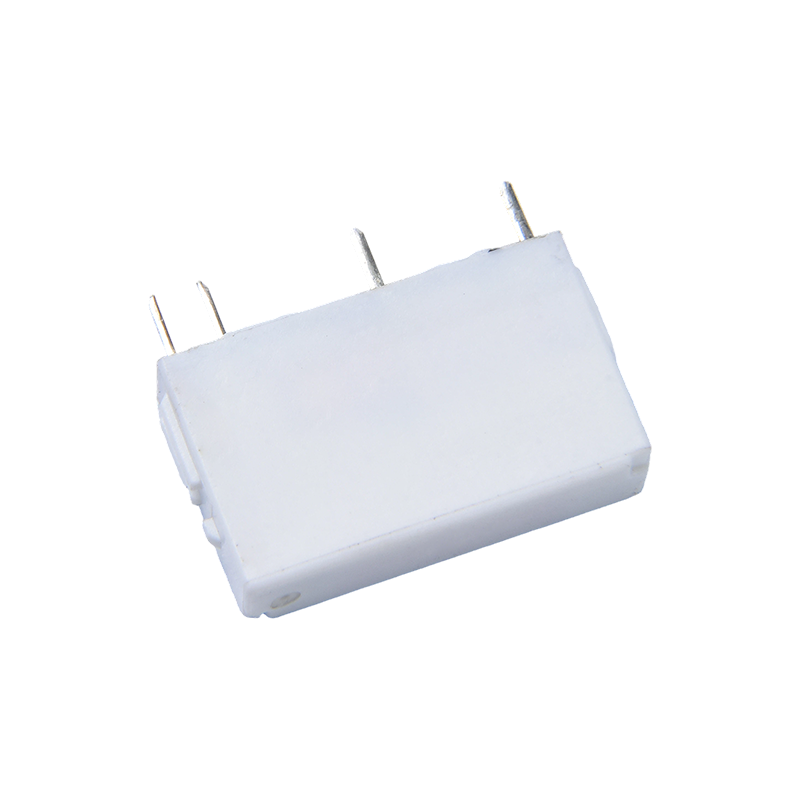

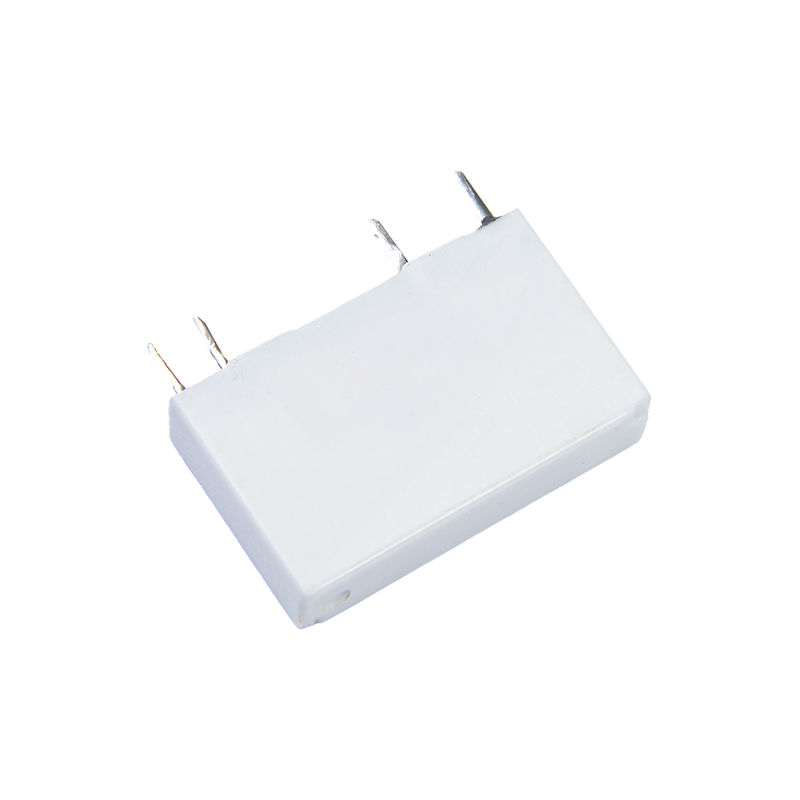

6: Clausura Color： H-Nigrum; B-White
7: Tutela Construction: S-Flux probatur,
SH-Signatum genus lacinia
8: Praecipua Parometer: Nil-Latin typum
Epistulam vel numerum specialis requisitum
H2S, SO2, NO2, pulvis etc.
Aquam purgationem vel superficiem processionem instruitur non suggessilium post propositio propositorum congregantur in PCB.
Disclaimer: Specificatio est ad relationem tantum. Specificationes mutationibus obnoxiae sunt sine priore notitia.
Non potuimus omnia opera omniaque parametri ad omnem possibilem applicationem aestimare. Ideo utentes debent esse in locum ius eligere
Productum idoneum ad applicationem suum. Ad rationes obsignatas, post institutionem ac emundationem, fac fac evacuationem in foramine in causam prae usum trahere. Si est quaestio, Chengyuan tace, pro officiis technicis. Sed est est officium usoris ad decernere quod productum utendum est.
