Features:
• Ultra alta intentione observantiam sustinere: resistit usque ad quinque voltas, praestans effectus velit praestans, reducens periculum circuitionis naufragii, et instrumento meliori operanti salutem.
• Coilum flexibile voltage: amplam coilum intentionis 3VDC-48VDC sustinet, directe adaptans varias circumscriptiones intentionum specificationum, sine necessitate additis intentionis conversionis componentibus.
• Compact structuralis ratio: Minima magnitudo, altae densitatis PCB missiones ascendentes idoneae, instrumenti interni loci salvis et ambitus flexibilitatem meliori colendo.
• Maximum onus mutandi facultatem: Contactus mutandi facultatem ad 17 amps, cum oneribus aestimatis tegumentis 10A 250VAC/28VDC et 16A 250VAC/28VDC, aptae ad medium ad summam potentiam circuitionis necessitates mutandi.
• Dualis auctoritative certificationis: TUV et CQC certificatus, signis salutiferis internationalibus et domesticis obtemperans, necessitates finis producti applicationis in pluribus mercatis occurrens.
• Conventus PCB opportunus: styli structurae usus, facilior solidatio et figens ad tabulas circa tabulas impressas pertinentes, inde in magna multitudine efficientiam et convenientiam cum processibus productionis automated.
• Commutatio stabilis effectus: Unius iactus (SPST) forma contactus utitur, dum logicam mutandi constantem et constantem contactus resistendi praebens, firmitatem circuitionis in/off mutandi procurans.
Locum missiones:
• Domum adjumenta: Potestatem in / off imperium pro potentia parva adjumenta (ut electricum calentium, inductionem cookers), et automatariam potestatem coquinae adjumenta.
• Industriae imperium: signum commutationes et imperium pro instrumento industriae automationis, parvae modulorum PLC potestate, et circuitus imperium motoris. • Smert armorum potentia: Smert distributio pixides, modulorum distributio potentiae, et gyros auxiliares imperandi strues, apta ad alta intentione et onus altum missiones postulant.
• Securitatis instrumenta: Potentia ad securitatem vigilantiam et circuitionem copiarum mutandi ad accessum systematum imperium, stabilibus fretus observantia ad continuam instrumentorum operationem curandam.
Contactus Data
| Type | CYF1 |
| Contactum materiale | Argentum miscendum |
| Contactus resistentia | 100mΩ Max.(1A 16VDC) |
| Ratum onere (onere resistente | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Maximilianus. mutandi current | 12A | 17A |
| Maximilianus. commutatione voltage | 277VAC |
| Maximilianus. mutandi potestatem | 3324VA | 4709VAC |
| Min. commutatione onere | 6V 1A |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 15ms Maximilianus. (No diode) |
| Dimittis tempus | 5ms Maximilianus. ( Nemo diode) |
| Resistentia Insulation | Min 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter notos aperti: 1000VAC, 50/60Hz pro 1min |
| Inter spira et contactum: 5000VAC, 50/60Hz pro 1min |
| Repugnantia vibratio | Destructive | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Eget | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Concussa resistentia | Eget | 10G Min |
| Destructive | 10G Min |
| patientia | Mechanica patientia （10800ops./h) | 10000000 ops. (locus temperatus) |
| Electricam patientiam (360ops./h) | Opis (C) (locus temperatus) |
| Ambiens atemperature | -40℃ ~ 85℃ (nulla condensatio) |
| Pondus | Proxime. 14g |
Data Coil (in 20℃)
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | (Max.) voltage . agunt (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 3 | 240 | 12.5 | Proxime 0.72W | 75% de nominali voltage | 5% de nominali voltage | 130% de intentione nominali |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Proxime 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Data superius ostensa sunt valores initiales. Noli maximum mittere intentionem pro plumare nolite adplica pro pro 10 minuta cadere causam ex colamo.

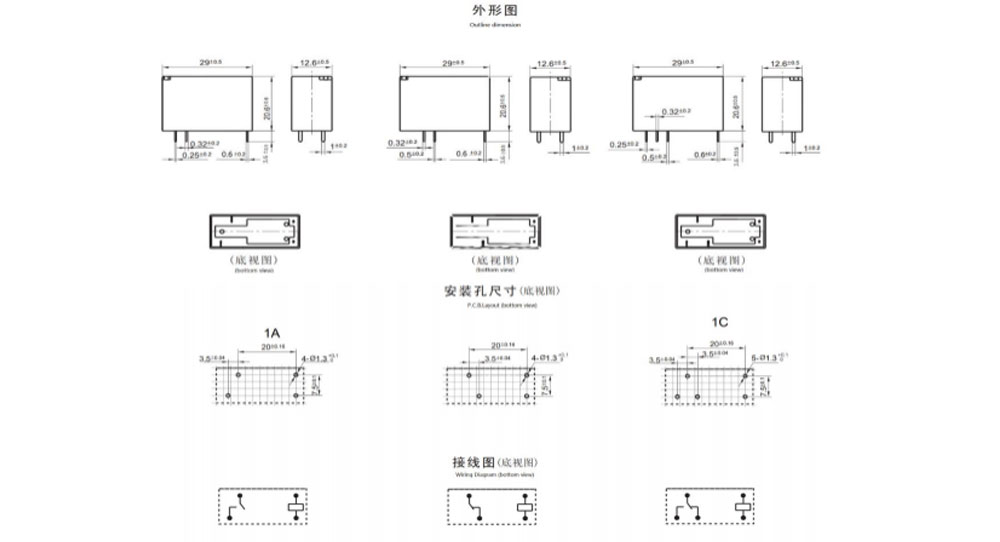

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit: mm)
Curvae propriae
Ordinare Informatio
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 7 8 9
1： Type：CYF1
2: Cum H: Onus Maximum contactum, 16A Sine H: Onus Latin, 10A
3: Numerus Polonorum: 1-1Pole
4: Contactus Ordinatio: C Fom C H Ex A negocium B Ex B
5: Nominal intentione: 3,5,6,9, 12, 18,24,48VDC
6: Clausura Coloris: T -Transparent, H-Nigrum, L-Blue
7: Coil Pwor: D-0.72W L-0.54W
8: Protectiva Constructio: S-Fux probata,
SH-Signatum genus washable
9: Parametrum speciale: genus Nil-Latinum
Litterae vel numero-Special postulationem
Flux-probationis tabulae in ambitu non possunt adhiberi cum scelerisque, ut H2S, SO2, NO2, pulvis, etc.
Aqua purgatio seu processus superficies non suggeritur postquam dispositos fluxus probationis in PCB convenerunt.
Disclaimer: Specificatio est tantum referendi. Specificationes mutabiles sunt sine praevia notitia.
Non potuimus aestimare omnes effectus omnesque parametri pro omni applicatione possibili. Ita utentes sint in loco ad eligendum
Productum idoneum pro sua applicatione. Ad mensas obsignatas, post institutionem et purgationem, aperi VENTILATIONIS foramen in casu ante usum. Si quaestio aliqua est, pete Chengyuan pro technicis officiis contingere. Attamen officium usoris est determinare uter usus sit.
