Features:
• Lata onus compatibilitas: Compatibile cum 15A 125VAC, 12A 250VAC oneribus AC et 10A 28VDC DC onera, tegens infima potentia media in commutatione necessitates mutandi.
• Flexibile coil intentione: subsidia 3VDC-48VDC coil intentione, directe adaptans varias circumscriptiones intentionum specificationum sine necessitate additis modulorum intentionis conversionis.
• Maximum potentia consummatio consilium: Coil potentia consummatio tantum 0.36W, reductio ad altiore instrumentorum potentia consumptio et apta machinarum machinarum possibilitas efficiens.
• Dual auctoritative certificationis: TUV et CQC certificatione Passus, obtemperans signis securitatibus internationalibus et domesticis, et aptae ad terminales res venditas in pluribus mercatis.
• PCB opportuna institutionem: V clavum structuram utitur ad facilem ambitum tabulam solidandi et conventus impressorum; compactio, saccharo cubico similis figura, spatii institutionem servat et ad altiorem densitatis ambitum ad consilia designanda apta est.
• Dialectica perspicua mutandi: Solo polo iactus (SPST) contactus forma utitur, dum logicam simplicem et claram mutandi, ambitum consilium simpliciorem reddens et probabilitatem errorum chirurgici minuendo.
Applicationem missiones:
• Adjumenta hospitii: In/off imperium parvae clibani electrici, dispensatores aquae, virgas potestates remotas, etc.
• Industriae imperium: Dilatatio parva PLC modulorum, signum mutandi circuitus sensoriis, ut signum solitudo et circuitio in/off imperium efficiat.
• Smart home: Smart bases, accensis control modules, etc., adaptans low-voltage control signals for safe power management.
| Type | CYA |
| Contactum materiale | Argentum miscendum |
| Contactus resistentia | 100mΩ Max.(1A 16VDC) |
| Ratum onere (onere resistente | 10A250VAC |
| Maximilianus. mutandi current | 15A |
| Maximilianus. commutatione voltage | 250VAC |
| Maximilianus. mutandi potestatem | 2500VA |
| Min. commutatione onere | 6V 1A |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 8ms Maximilianus. (No diode) |
| Dimittis tempus | 5ms Maximilianus. (No diode) |
| Nulla resistentia | Min 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter notos apertos:50VAC, 50/60Hz pro 1min |
| Inter spiram et contactum: 1500VAC, 50/60Hz pro 1min |
| Repugnantia vibratio | Destructive | 10-55Hz, amplitudine duplici 1,5 mm |
| Eget | 10-55Hz, amplitudine duplici 1,5 mm |
| Repugnantia inpulsa | Eget | 10G Min |
| Destructive | 10G Min |
| patientia | Mechanica patientia （10800ops./h) | 10,000, ops. |
| Electrical patientia (360ops./h) | Opis 100,000. (Ad locus temperatus) |
| Ambiens temperatus | -40℃~ 85℃ (nulla condensatio) |
| Pondus | Proxime. 8.5g |
| Data Coil (in 20℃) |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 3 | 120 | 25 | Proxime 0.36W | 75% de nominali voltage | 5% de nominali voltage | 130% de intentione nominali |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

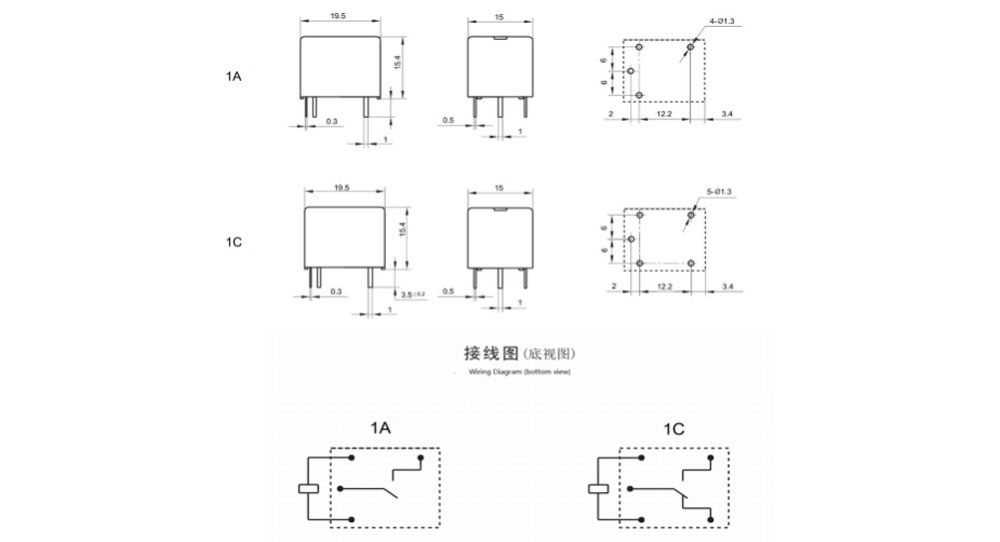

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit: mm)

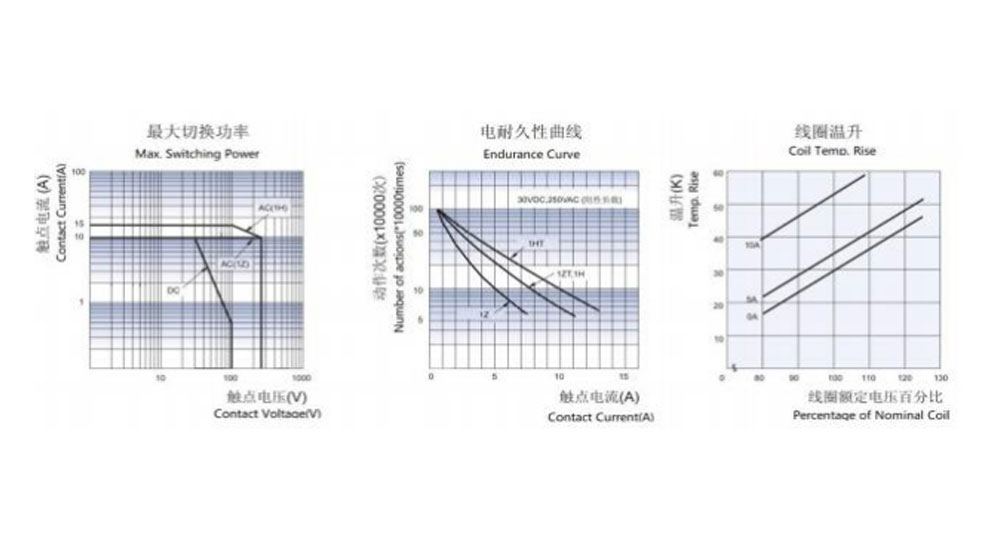

Curvae propriae
Informationes iussis
CYA - 1 - C - 12VDC - H - D - T - XX.
1 2 3 4 5 6 6 6 7 8
1: Typus: CYA
2: Polonorum numerus: 1-1Pole
3: Contactus Ordinatio: C Ex C; H Ex A; B Ab B
4: Nominales intentiones: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: clusurae Coloris: W-White, H-Nigrum, L-Blue
6: Coil Pwor: D-0.45W L-0.36W
VII: Protective Construction: S-Flux probatum est, SH-Signatum genus washable
VIII: Special Parameter: Nil-Standard type
Litterae vel numero-Special postulationem
(1) Flux-probationis tabulae in ambitu cum scelerisque utendum non possunt H2S, SO2, NO2, pulvis, etc.
(2) Aqua purgatio seu processus superficies non suggeritur postquam dispositos fluxus probationis in PCB convenerunt.
(3) Proprium suffixum nativus praesto est postquam prae- bendus est a CHENGYUAN.
Disclaimer: Specificatio est tantum referendi. Specificationes mutabiles sunt sine praevia notitia. Non potuimus aestimare omnes effectus ac parametri pro omni applicatione possibili. Ita utentes sint in loco ad eligendum
Productum idoneum pro sua applicatione. Nam signatus mensas, post institutionem et purgationem. Quaeso aperi evacuatione cucullo in casu ante usum. Si quaestio aliqua est, pete chengyuan pro technicis officiis contingere. Nihilominus, responsabilitatis usoris est determinare uter fructus adhibeatur.
