Product Details:
High Load and Dielectric Strength: Contact mutandi facultatem usque ad 17 amperes, 5000 voltarum dielectricae vires inter coil et contactus, summo onere et summo ambitu ambitus solitudo apta.
Foedus Design: Magnitudo parva, apta ad altam densitatem PCB ascendendam, salvificum spatium internum in apparatu.
Amplitudo applicationum: Apta instrumentorum communicationis, systematis securitatis, instrumentorum officiorum, et instrumentorum domesticorum ut conditionarii aeris et furnorum proin. Etiam in automatione industriae, UPS commeatus potentiae, instrumentum machinae systemata electricum, et imperium audio.
Certus Contactus Configurationis: Multas notationes onus optiones praebet, inter 2 summas 5A/8A et 1 copiarum 10A, 12A, 16A figurarum, necessitatibus occurrens in diversis gyrationibus automatis moderandis.
Lorem Opera:
Electrical Environment: Idonea ad micropotemas potestates gyros cum frequenti mutandi voltage potestate et onere currente.
Physica Ambitus: Inaugurari potest in spatiis constrictis, altae densitatis PCB layout, vulgo intra varias tabulas electrica potestates inventas.
Conditiones operantes: Apta in ambitus maxime electricae et industriae instrumentorum ambitus, vulgo in locis bene ventilatis sine gravi vibratione inveniuntur.
Systemata compatible: Integram potestatem, administrationem, potestatem, et terrorem securitatis integrari possunt ad certas ambitus solitudo et mutandi imperium assequendum.
Contactus Data
| Type | CYF3 |
| Contactum materiale | Argentum miscendum |
| Contactus resistentia | 100mΩ Max.(1A 16VDC) |
| Ratum onere (onere resistente | 16A250VAC/17A 277VAC |
| Maximilianus. mutandi current | 16A |
| Maximilianus. commutatione voltage | 277VAC |
| Maximilianus. mutandi potestatem | 4709VA |
| Min. commutatione onere | 6V 1A |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 15ms Maximilianus. (No diode) |
| Dimittis tempus | 5ms Maximilianus. (No diode) |
| Resistentia Insulation | Min 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter notos aperti: 1000VAC, 50/60Hz pro 1min |
| Inter spira et contactum: 5000VAC, 50/60Hz pro 1min |
| Vibratio resistendi | Destructive | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Eget | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Concussa resistentia | Eget | 10G Min |
| Destructive | 10G Min |
| patientia | Mechanica patientia （10800ops./h) | 10000000 ops. (locus temperatus) |
| Electricam patientiam (360ops./h) | Opis (C) (locus temperatus) |
| Ambiens temperatus | -40℃~ 85℃ (nulla condensatio) |
| Pondus | Proxime. 14g |
| Data Coil (in 20℃) |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 3 | 240 | 12.5 | Proxime 0.72W | 75% de nominali voltage | 5% de nominali voltage | 130% de intentione nominali |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Proxime 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Data supra ostensa sunt valores initiales. Maxime permissa intentione in coil non applicare pro plus quam X minuta ad vitare overheating anguis.

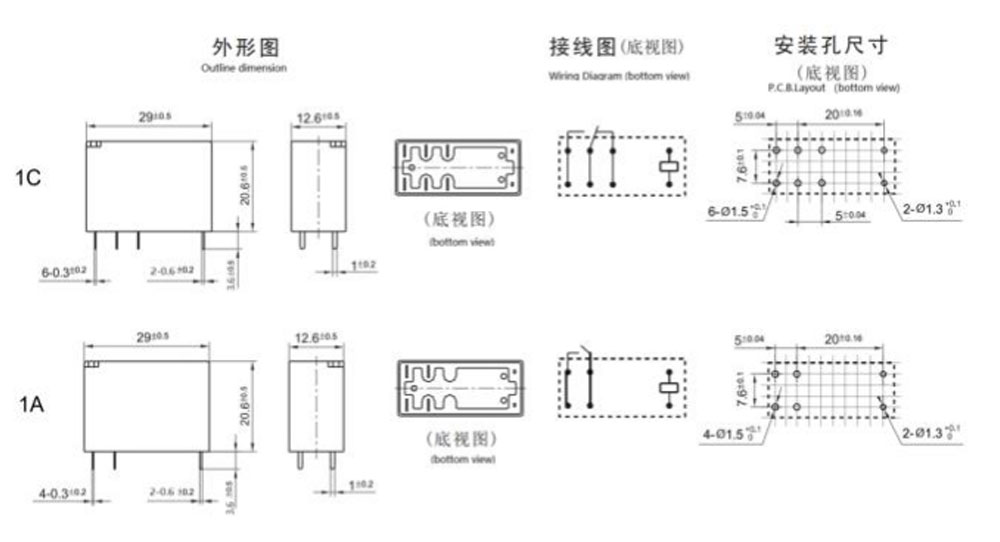

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit: mm)

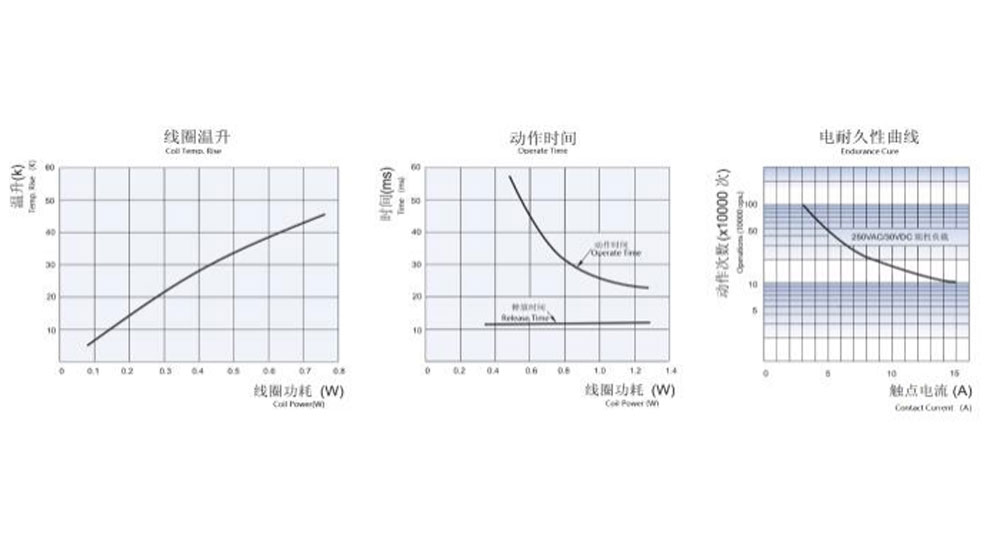

Curvae propriae
Ordinare Informatio
CYF3 - 1 - C - 12VDC - H - D - - XX
1 2 3 4 5 6 8
1：Type：CYF3
2: Numerus polium: 1-1Pole
3: Conta Dispositio: C Ex C H Ex A cautum B Ex B
4: Nominal intentione: 3,5,6,9,12,18,24,48VDC

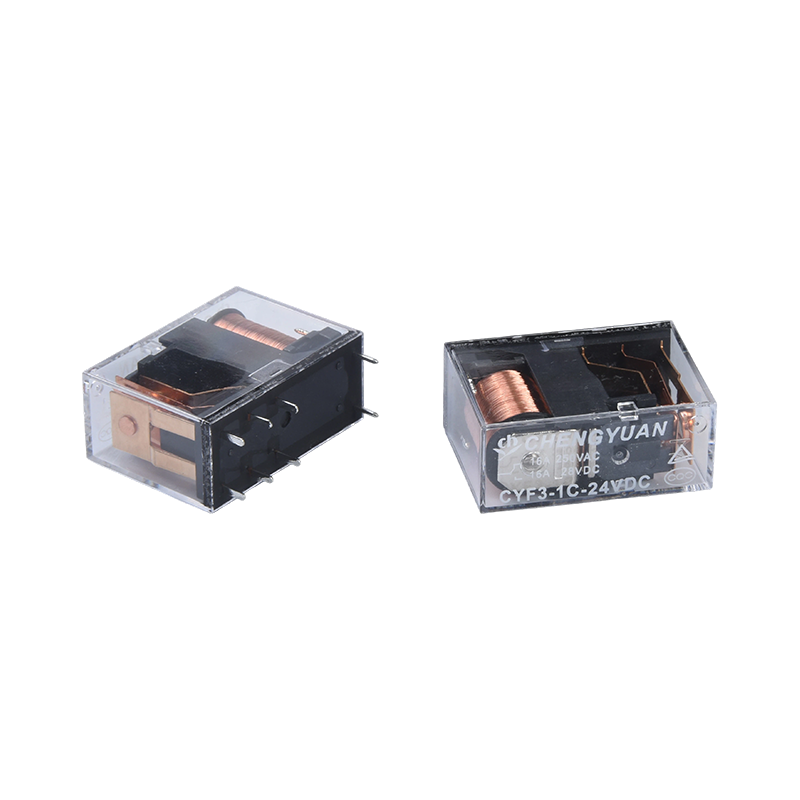

5: Clausura Coloris: T -Transparent, H-Nigrum, L-Blue
6: Coil Pwor: D-0.72W L-0.54W
7: Tutela Construction: S-Flux probatur,
SH-Signatum genus washable
8: Parametrum speciale: genus Nil-Latinum
Litterae vel numero-Special postulationem
Flux-probationis tabulae in ambitu non possunt adhiberi cum scelerisque, ut H2S, SO2, NO2, pulvis, etc.
Aqua purgatio seu processus superficies non suggeritur postquam dispositos fluxus probationis in PCB convenerunt.
Disclaimer: Specificatio est tantum referendi. Specificationes mutabiles sunt sine praevia notitia.
Non potuimus aestimare omnes effectus omnesque parametri pro omni applicatione possibili. Ita utentes sint in loco ad eligendum
Productum idoneum pro sua applicatione. Ad mensas obsignatas, post institutionem et purgationem, aperi VENTILATIONIS foramen in casu ante usum. Si quaestio aliqua est, pete Chengyuan pro technicis officiis contingere. Attamen officium usoris est determinare uter usus sit.
