I. Commoda
1. Maximum Load Adaptability: 16A summus currentis contactus mutandi facultatem concedit pro directo mediorum incessus ad onera summus Potestatis sine curriculis amplificationis incrementis indigentibus.
2. Valida Environmental Adaptabilitas: Resistentia alta intentione tractat fluctuationes voltages in complexu potentiae eget ambitus, periculum naufragii reducens.
3. High Versatility: Wide coil voltage range and standard PCB packaging ensure compatibility with various industry equipment designs, augendo productum reusability.
II. Product Institutio ac Installation Features
1. Specifications fasciculum: VIII-PIN PCB involucro utitur cum clavi rationabili extensione, automated glutino et massae congregationi expediat;
2. Foedus Design: Foedus amplitudo necessitatibus densi instrumenti interni institutionis occurrit, spatio PCB tabulae salvis et ad minimizationem producti conferens.
3. Structurae Type: SPDT (Single-Pole Double-Throw) structura clarum praebet logicam mutandi, accommodans variis circuitionibus necessitatibus mutandi.
III. Applicatur Application missiones
1. Imperium Industriale: Idoneum imperium motori, incessus contactoris, et circuitio mutandi in apparatu industriae automationis;
2. Adjumenta domus: Idonea pro potestate et onere mutandi in altum-potestatem domum adjumenta ut aer conditioners, machinis lavans, et armamentaria;
3. Securitas et Potentia Equipment: Applicabilis ad flectendum imperium in rationum vigilantium securitatis, UPS copiarum commeatuum et invertendi ambitus conversionis;
4. Automotive Electronics: adhiberi potest ad onus imperium auxiliaribus electricis adjumenta in automobiles (congruis intentionis specificationibus congruentes requirit).
Contactus Data
| Type | CY115F |
| Contactum materiale | Argentum miscendum |
| Contactus resistentia | 100mΩ Max.(1A 6VDC) |
| Ratum onere (onere resistente | 16A 250VAC |
| Maximilianus. mutandi current | 16A |
| Maximilianus. commutatione voltage | 277VAC |
| Maximilianus. mutandi potestatem | 4432VA |
| Min. commutatione onere | 6V 1A |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 15ms Maximilianus. (No diode) |
| Dimittis tempus | 5ms Maximilianus. ( Nec diode) |
| Resistentia insulation | Min. 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter notos aperti: 1000VAC, 50/60Hz pro 1min |
| Inter spira et contactum: 5000VAC, 50/60Hz pro 1min |
| Vibratio resistendi | Destructive | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Eget | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Concussa resistentia | Eget | 10G Min. |
| Destructive | 100G Min. |
| patientia | Mechanica patientia （10800ops./h) | 10000000 ops. (locus temperatus) |
| Electricam patientiam (360ops./h) | Opis (C) (locus temperatus) |
| Ambiens temperatus | -40℃~ 85℃ (nulla condensatio) |
| Pondus | Proxime. 13.5g |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating Fower | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 5 | 80.00 | 62.5 | Proxime 0.4W | 75% de nominali voltage | 5% de nominali voltage | 130% de intentione nominali |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Data superius ostensa sunt valores initiales. Noli malum maximum volutionem mittere in colam pro magis pro 10 minuta trahere caveare exoratione coilum.

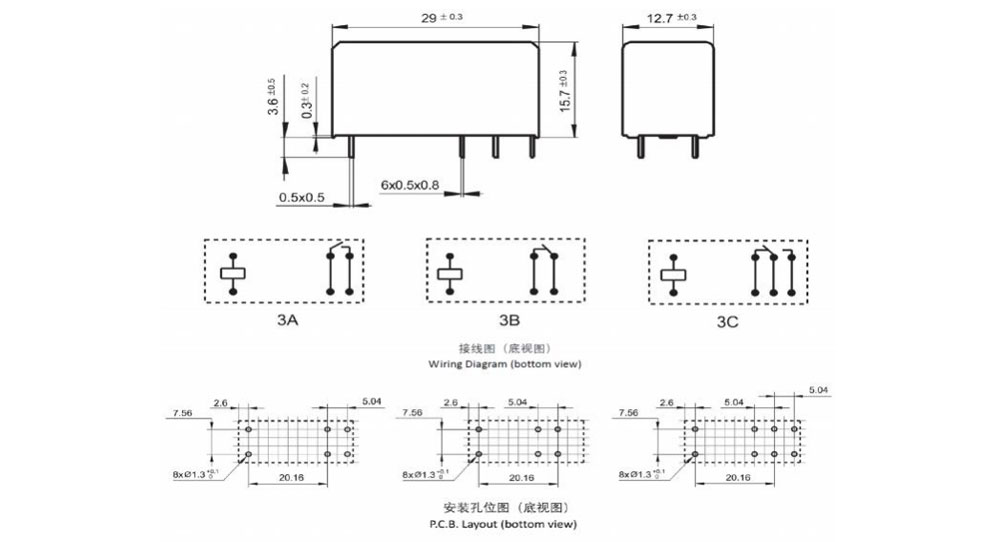

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit: mm)

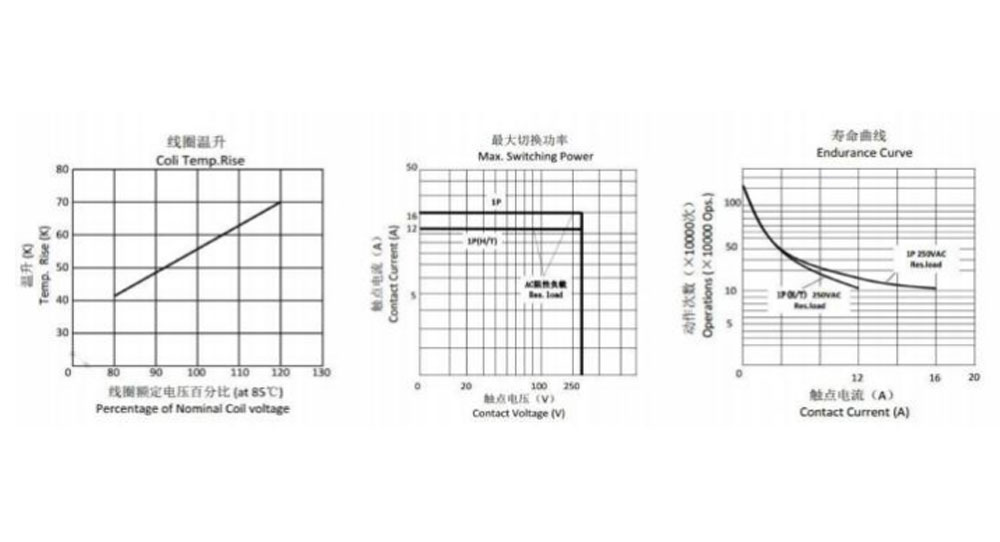

Curvae propriae
Ordinare Informatio
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Type：CY115F
2: Numerus polium: 1-1Pole
3: Contactum Ordinatio: A-Form A B-Forma B cautum C-Form C
4: Nominal intentione: 5,6,9,12,18,24,48VDC
5: Clausura Coloris: B-Nigrum
6: Coil Pwor: D-0.4W
7: Tutela Construction: S-Flux probatur,
SH- Sigillatum genus lovis
8: Praecipua Parometer: Nil-Latin typum
Epistulam vel numerum specialis requisitum
H2S, SO2, NO2, pulvis etc.
Aquam purgationem vel superficiem processionem instruitur non suggessilium post propositio propositorum congregantur in PCB.
Disclaimer: Specificatio est ad relationem tantum. Specificationes mutationibus obnoxiae sunt sine priore notitia.
Non potuimus omnia opera omniaque parametri ad omnem possibilem applicationem aestimare. Ideo utentes debent esse in locum ius eligere
Productum idoneum ad applicationem suum. Ad rationes obsignatas, post institutionem ac emundationem, fac fac evacuationem in foramine in causam prae usum trahere. Si est quaestio, Chengyuan tace, pro officiis technicis. Sed est est officium usoris ad decernere quod productum utendum est.
