Product Commoda:
High Load, Compact Design: Consequi 12A contactum commutatione in parva PCB Nullam, spatii institutionem salvificam et aptam ad tabulas tabulas densitatis altae.
Lata Coil intentione Compatibilitas: Coil amplis intentionem sustinet ab 3VDC ad 230VAC/VDC, quo faciliorem reddat integrationem directam cum systematibus diversarum intentionum control sine accessione conversionis.
Solitudo electrica potens: Notus-coil ad resistendum intentione 5000V ascendit, efficaciter impedimentum suppressit ac melioris systematis salus ac stabilitas est.
Features clavis:
Contactus capacitas: 12A @ 240VAC / 30VDC, occurrens potentiae imperium necessitates plurimarum subsidiorum domesticorum et instrumentorum industrialium.
Forma contactus: Available in variis contactibus formis (ut 1H, 1Z, etc.), sustinens normaliter apertas, normaliter clausas et varias figuras in circuitu flexibilium applicationum.
Effectus agitans: Coil potentia typica consumptio est 0.4W, consumptio energiae humilis, et responsio sensitiva.
PIN Design: Standard 5-PIN PCB paxillos ad facilem solidandi et automated productionem institutionem.
Praecipua Applications:
Automatio industrialis: Usus in PLC output modulorum, moderatoris motoris, aurigae valvae solenoidalis, et armorum potentiae mutandi.
Smart Control: Integrated in smart home systems to control high-power loads such as air conditioners, under floor calefacing, lighting, and electrica aulaea.
Energy Procuratio: applicata in UPS sine interruptibili copiarum potestate, inverters solaris, systemata energia reposita, aliaque nova instrumenta energiae pro circuitionis potestate.
Apparatus solitudo: Electrical solitudo praebet inter imperium finem et onus finem, humili intentione imperium circuitus protegens.
Contactus Data
| Type | CYF115F |
| Contactum materiale | Argentum mixtura |
| Contactus resistentia | 100mΩ Max.(1A 6VDC) |
| Rated onus (resistens onus | 12A 250VAC |
| Maximilianus. commutatione current | 12A |
| Maximilianus. commutatione voltage | 277VAC |
| Maximilianus. commutatione virtutis | 3342VA |
| Min. commutatione onus | 6V 1A |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 15ms Maximilianus. (No diode) |
| Dimittis tempus | 5ms Maximilianus. ( Nec diode) |
| Resistentia Insulation | Min. 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter notos aperti: 1000VAC, 50/60Hz pro 1min |
| Inter spira et contactum: 5000VAC, 50/60Hz pro 1min |
| Vibratio resistendi | Destructive | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Eget | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Concussa resistentia | Eget | 10G Min. |
| Destructive | 100G Min. |
| patientia | Mechanica patientia （10800ops./h) | 10000000 ops. (locus temperatus) |
| Electricam patientiam (360ops./h) | Opis (C) (locus temperatus) |
| Ambiens temperatus | -40℃~ 85℃ (nulla condensatio) |
| Pondus | Proxime. 13.5g |
| Data Coil (in 20℃) |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 5 | 80.00 | 62.5 | Proxime 0.4W | 75% de nominali voltage | 5% de nominali voltage | 130% de intentione nominali |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Data supra ostensa sunt valores initiales. Maxime permissam adhibere voltage in coil non plus quam X minuta ad vitare overheating de coil.

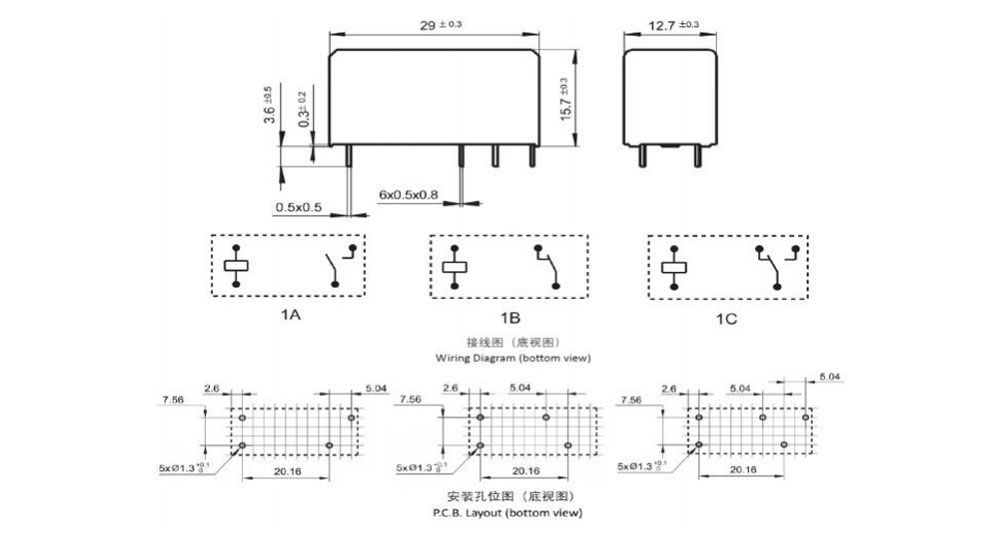

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit:mm)

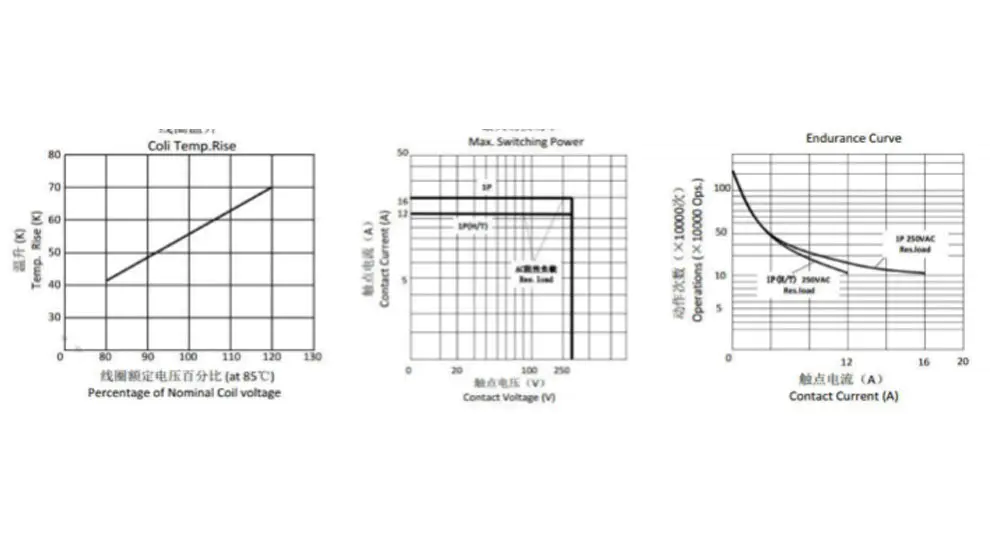

Curva propria
Ordinare Informatio
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type： CY115F
2: Polonorum numerus: 1-1Pole
3: Contactus Ordinatio: A-Form A B-Form B cautum C-Form C
4: Nominal Voltage: 5,6,9,12,18,24,48VDC
V: Clausura Coloris: B-Nigrum
6: Coil Pwor: D-0.4W
7: Constructio Protectiva: S-Flux probata;
SH-Signatum genus washable
VIII: Special Parameter: Nil-Standard type
Epistulam vel numerum specialis requisitum
Flux-probationis tabulae in ambitu non possunt adhiberi cum scelerisque, ut H2S, SO2, NO2, pulvis, etc.
Aqua purgatio seu processus superficies non suggeritur postquam dispositos fluxus probationis in PCB convenerunt.
Disclaimer: Specificatio est tantum referendi. Specificationes mutabiles sunt sine praevia notitia.
Non potuimus aestimare omnes effectus omnesque parametri pro omni applicatione possibili. Ita utentes sint in loco ad eligendum
idoneum productum pro sua applicatione. Ad mensas obsignatas, post institutionem et purgationem, aperi VENTILATIONIS foramen in casu ante usum. Si quaestio aliqua est, pete Chengyuan pro technicis officiis contingere. Attamen officium usoris est determinare uter usus sit.
