Product Features:
• High Load Switching Capacity: Contactus support 8 amps of current switching, effective controling high-power circuitus et occurrentes variis oneris requisitis.
• Low Power Consumption Design: Coil sensitivum tam humilis est quam 0.4W, adiuvans ad reducendam altiore fabrica industriam consummationem et calorem generationis.
• High intentione resistendi et Isolatio: Voltatio resistendi inter spiras et contactus ad quinque voltas attingit, dum certas solitudo electrica et operationem tuta praestans.
• Compact Structura: Moles parvi momenti usus spatii optimizat, faciens id specimen pro denso inscensu in tabulis circuli impressis impressis.
• Sensitivum Imperium: Imperium summus potestas circuitus cum significationibus infirmis, ut remotum imperium et solitudo in systematis automated.
Typicam Applications:
• Lorem Adjumenta: Adhibentur in abluendis machinis, aeris conditionariis, proin clibanis, et aliis machinis circa imperium motorum vel calefactionis elementorum.
• Automatio Industrialis: Idonea ad systemata PLC potestate, valvae motoris et solenoidei impellit, stabilitatem automated mutandi praebens.
• Nova Energy Equipment: applicata in UPS sine interruptibili copiarum potentia, systemata energia repositionis, et inverters ut certae switch automaticae.
• Smart Home: Adhibebant conditioners aeris, calefactio sub pavimento, aulaea, et alia systemata pro administratione intelligentium remota.
• Audio-Visual et Apparatus Propono: Adhibentur systemata audio, monitores, aliaque machinis ut accurate permutationes signorum et potentiae curent.
Contactus Data
| Type | CY115F |
| Contactum materiale | Argentum miscendum |
| Contactus resistentia | 100mΩ Max.(1A 6VDC) |
| Ratum onere (onere resistente | 8A 250VAC |
| Maximilianus. mutandi current | 10A |
| Maximilianus. commutatione voltage | 277VAC |
| Maximilianus. mutandi potestatem | 2500VA |
| Min. commutatione onere | 6V 1A |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 15ms Max. (No diode) |
| Dimittis tempus | 5ms Max. (No diode) |
| Nulla resistentia | Min. 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter contactum apertum: 1000VAC, 50/60Hz pro 1min |
| Inter coil et contactum: 5000VAC, 50/60Hz pro 1min |
| Inter contactum copiae: 2,500VAC, 50/60Hz pro 1min |
| Repugnantia vibratio | Destructive | 10-55Hz, amplitudine duplici 1,5 mm |
| Eget | 10-55Hz, amplitudine duplici 1,5 mm |
| Repugnantia inpulsa | Eget | 10G Min. |
| Destructive | 100G Min. |
| patientia | Mechanica patientia （10800ops./h) | 10000000 ops. (ad cubiculum caliditatis) |
| Electrical patientia (360ops./h) | Opis (C). (Ad locus temperatus) |
| Ambiens temperatus | -40℃~ 85℃ (nulla condensatio) |
| Pondus | Approx.13.5g |
| Data Coil (in 20℃) |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 5 | 80.00 | 62.5 | Proxime 0.4W | 75% de nominali voltage | 5% de nominali voltage | 130% de intentione nominali |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Data superius ostensa sunt valores initiales. Noli maximum mittere intentionem in collum trahere pro magis quam 10 minuta trahere cavenam ex colamo vitare.

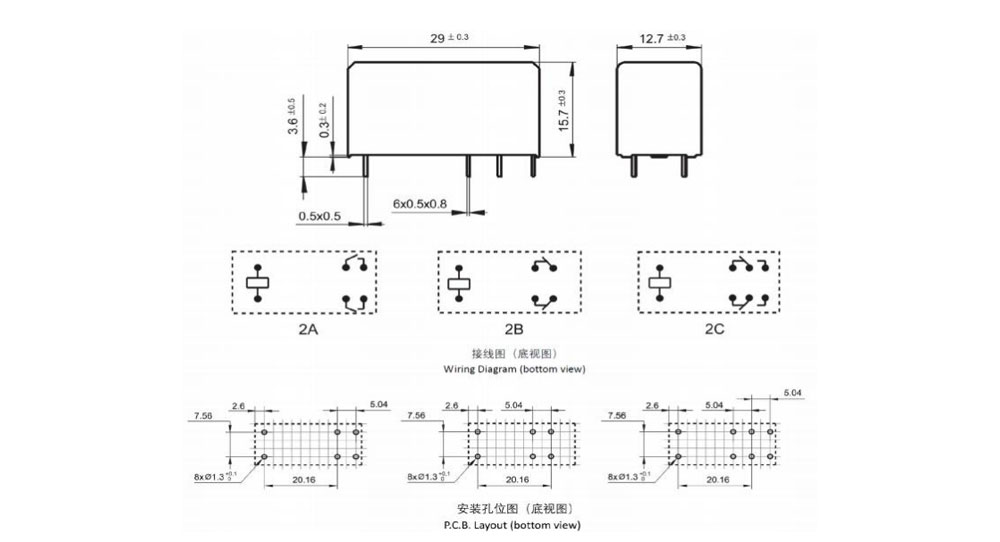

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit:mm)

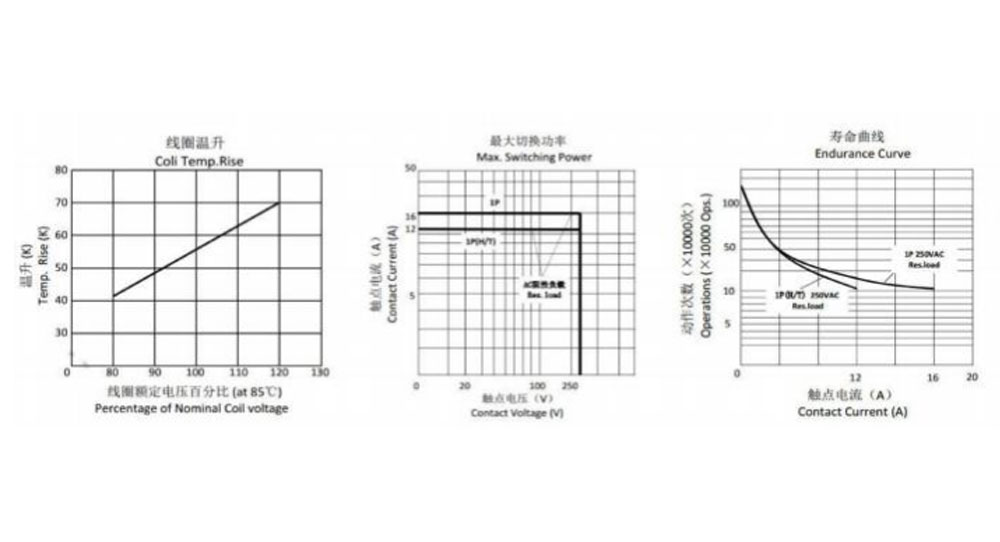

Curvae propriae
Ordinare Informatio
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Type：CY115F
2: Numerus polium: 2-2Pole
3: Contactum Ordinatio: A-Form A B-Forma B cautum C-Form C
4: Nominal intentione: 5,6,9,12,18,24,48VDC
5: Clausura Coloris: B-Nigrum
6: Coil Pwor: D-0.4W
7: Tutela Constructio: S-flux probatur,
SH-Signatum genus washable
8: Parametrum speciale: genus Nil-Latinum
Litterae vel numero-Special postulationem
H2S, SO2 , NO2 , pulvis, etc.
Aquam purgationem vel superficiem processuum instruitur non post profluentem probationem propositorum congregantur in PCB.
Disclaimer: Specificatio est ad relationem solum . Specificationes mutationibus obnoxiae sunt sine priore notitia.
Non potuimus omnia opera omniaque parametri pro oquoque possibilium applicamenta perpendere. Sic usores in ius locum trahere
idoneum productum ad proprium applicationem. Ad tabulas obsignatas, post institutionem fandi, fac, fac evacuationem in fora fac fac ante usum . Si est quaestio est, concipe Chengyuan pro officiis technicis. Nihilominus est responsabilitas usoris ad determinare quod productum adhibeatur.
