Product Features:
Altus Contactus Switching Capacitas: Praeter vexillum 3A onere, contactus sustinent commutationes usque ad 16 amps, capax tractandi instantaneae altae venae postulata in circuitibus.
Ultra-low Power Consumptio: Coil potentia consummatio solum est 0.2W, signanter minuendi systema energiae consummationis, aptam ad machinas possibilitatis vel humilis potentiae faciens.
Princeps Dielectric Fortitudo: Alta vis dielectrica firmam praebet solutionem electricam inter input et output circuitus, amni imperium circuitus protegens.
Foedus Design: exiguum structuram optimizes spatii utendo, idoneo ad altae densitatis ascendentis in PCBs.
Signa Certification extensa: Certificata CQC et UL, obtemperans signis internationalibus salutem, ut productum qualitas et obsequium.
Flexibile Coil intentione: amplis voltages amplis ab 3VDC ad 48VDC providet, facile accommodatum ad diversas intentiones circa imperium.
Typicam Applications:
Automatio Industrialis: Solebant motores, valvulas solenoides et varia automataria instrumenta moderari, signum solitudo et circuitio obtinentes commutationes.
Smart Home: Applicata ad moderandum imperium, aulaeum motoris imperium, et alios missiones quasi nucleum componentium ad imperium humilis-potestatis.
Systema securitatis: Usus in accessu temperantiae et cincinnorum magneticarum unitates ad detectionem status ianuae cincinnorum et mutandi potestatem.
Communicatio Equipment: Apta virgas et facultates communicationis aliae, responsabiles fugae, tutelae, et solitudo.
Circuitus Praesidium: vagatur altae excursus vel altae voltages in gyrationibus moderandis ne impedimentum ac detrimentum partium sensitivarum.
| Type | CYRA |
| Contactum materiale | Argentum miscendum |
| Contactus resistentia | 100mΩ Max.(1A 16VDC) |
| Ratum onere (onere resistente | 3A/12V0AC |
| Maximilianus. mutandi current | 3A |
| Maximilianus. commutatione voltage | 125VAC |
| Maximilianus. mutandi potestatem | 360VA |
| Min. commutatione onere | 6V 1A |
Characteres
| Tempus operandi (coil voltage aestimatum) | 10ms Maximilianus. |
| Dimittis tempus | 4ms Maximilianus. |
| Resistentia Insulation | Min 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter contactum apertum:500VAC, 50/60Hz pro 1min |
| Inter coil et contactum: 750VAC, 50/60Hz pro 1min |
| Vibratio resistendi | Destructive | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Eget | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Concussa resistentia | Eget | 10G Min |
| Destructive | 10G Min |
| patientia | Mechanica patientia （10800ops./h) | 10000000 ops. (locus temperatus) |
| Electricam patientiam (360ops./h) | Opis (C) (locus temperatus) |
| Ambiens temperatus | -40℃~ 85℃ (nulla condensatio) |
| Pondus | Proxime. 3.7g |
| Data Coil (in 20℃) |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 3 | 120 | 25 | Proxime 0.36W | 75% de nominali voltage | 5% de nominali voltage | 130% de nomine voltage |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Proxime 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Data superius ostensa sunt valores initiales. Noli maximum mittere intentionem in collum trahere pro magis quam 10 minuta trahere cavenam ex colamo vitare.

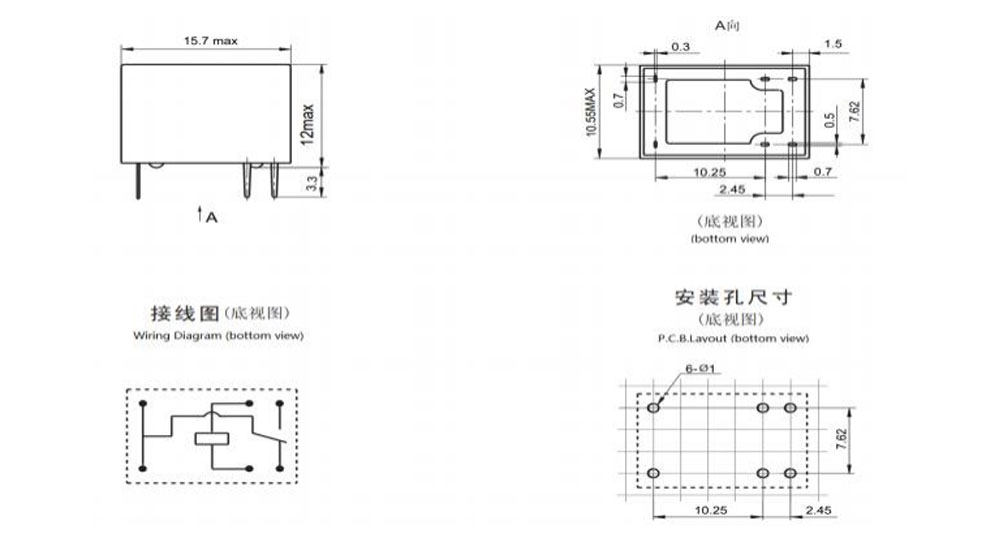

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit: mm)

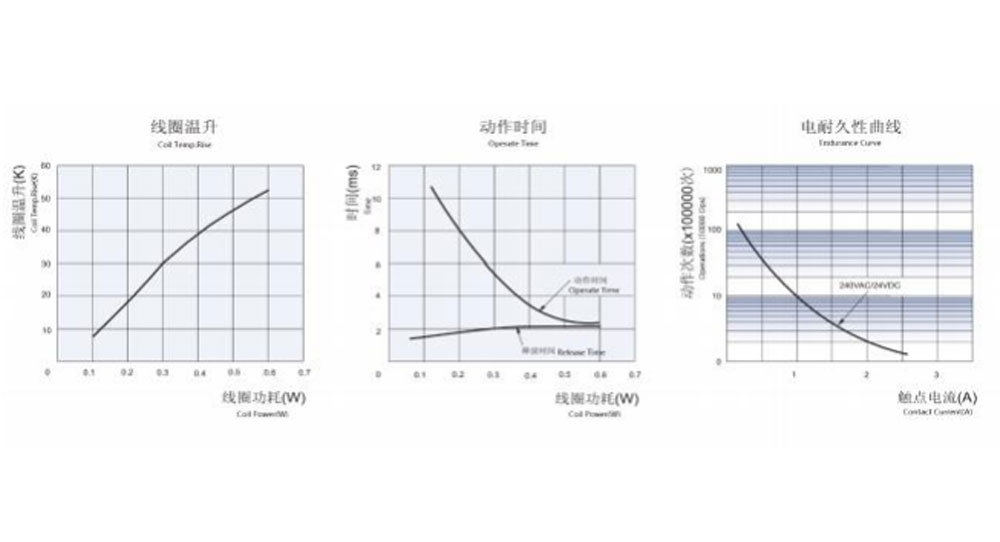

Curvae propriae
Ordinare Informatio
CYRA - - 12VDC - H - D - T - XX
1 2 3 4 4 5 6 7
1：Type：CHYRA
2: Ordinatio: C Fom C H Ex A cautum B Ex B
3: Nominal intentione: 3,5,6,9,12,24VDC
4: Clausura Coloris: H-Nigrum; L-Blue, Y -Yellow
5: Coil Pwor: D-0.36W L-0.2W
6: Tutela Constructio: S-flux probatur,
SH-Signatum genus washable
7: Praecipua Parameter: Nil-Latin typum
Epistulam vel numerum specialis requisitum
H2S, SO2, NO2, pulvis etc.
Aquam purgationem vel superficiem processionem instruitur non suggessilium post propositio propositorum congregantur in PCB.
Proprium suffragium nativus est in promptu postquam expenduntur ab CHENGYUAN.
Disclaimer: Specificatio est ad relationem tantum. Specificationes mutationibus obnoxiae sunt sine priore notitia.
Non potuimus omnia opera omniaque parametri ad omnem possibilem applicationem aestimare. Ideo utentes debent esse in locum ius eligere
opportunum productum ad proprium applicationem. Ad rationes obsignatas, post institutionem ac emundationem, fac fac evacuationem in foramine in causam prae usum trahere. Si est quaestio, Chengyuan tace, pro officiis technicis. Sed est est officium usoris ad decernere quod productum utendum est.
