Key Features
Minimum Contactus Resistentia: Contactus materiae et structurae optimized pro parvis significationibus, longi temporis stabilis conductivity manans et diminutionis signum minuens.
Altitudo Isolationis Voltage: Alta voltatio inter gyros et contactus efficaciter impedit signum crucis et impedimentum externum.
Jejunium Responsio: Electromagnetica ratio consilium prioritizat velocitatem operantem, occurrens timidus requisita pro celeriter signo fugato et commutatione in instrumento communicationis.
Longa vita electrica: optimum contactum firmitatem praebet sub onere aestimati, ad diuturnum tempus praestans apparatum.
Pelagus Applications
Communication Equipment: Usus ad insignem mutandi potestatem vel potestatem in virgas retis, stadiis basi, et aliis instrumentis ad refrenandum in/off.
Officium Equipment et Peripherales Computer: Exempli gratia, typographi, scannarii, vel UPS copiarum copiarum, initium et finem principali circuitionis moderantes per nullam.
Securitatis Terror Systems: Commutatio elementi per gyros perterritos, respondens regiminis significationibus ad terrores trigger vel alias cogitationes excitant.
Medical Equipment: utitur suis notis electricae solitudo ut pacienter et apparatum tuto curet, stabiliter operans in instrumentis diagnosticis vel apparatu vigilantia.
Industrialis Automatio: Exempla quaedam apta sunt ad PLC systemata seu imperium mobilem, quo pacto rationes per PCB solidandi institutionem efficiunt.
Contactus Data
| Type | CHYRB |
| Contactum materiale | Argentum miscendum |
| Contactus resistentia | 100mΩ Max.(1A 16VDC) |
| Ratum onere (onere resistente | 1A 120VAC |
| Maximilianus. mutandi current | 2A |
| Maximilianus. commutatione voltage | 277VAC |
| Maximilianus. mutandi potestatem | 554VA |
| Min. commutatione onere | 6V 1A |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 7ms Maximilianus. (No diode) |
| Dimittis tempus | 4ms Max. (No diode) |
| Nulla resistentia | Min 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter notos apertos:50VAC, 50/60Hz pro 1min |
| Inter coil et contactum: 1000VAC, 50/60Hz pro 1min |
| Repugnantia vibratio | Destructive | 10-55Hz, amplitudine duplici 1,5 mm |
| Eget | 10-55Hz, amplitudine duplici 1,5 mm |
| Repugnantia inpulsa | Eget | 10G Min |
| Destructive | 10G Min |
| patientia | Mechanica patientia （10800ops./h) | 10,000, ops. |
| Electrical patientia (360ops./h) | Opis 100,000. (Ad locus temperatus) |
| Ambiens atemperature | -40℃ ~ 85℃ (nulla condensatio) |
| Pondus | Approx.4.6g |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 3 | 50 | 60 | Proxime 0.15W | 75% de nominali voltage | 5% de nominali voltage | 130% de intentione nominali |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Proxime 0.20W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Proxime 0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Data superius ostensa sunt valores initiales. Noli malum maximum volutionem mittere in colam pro magis pro 10 minutorum trahere caveare ex to colamo.

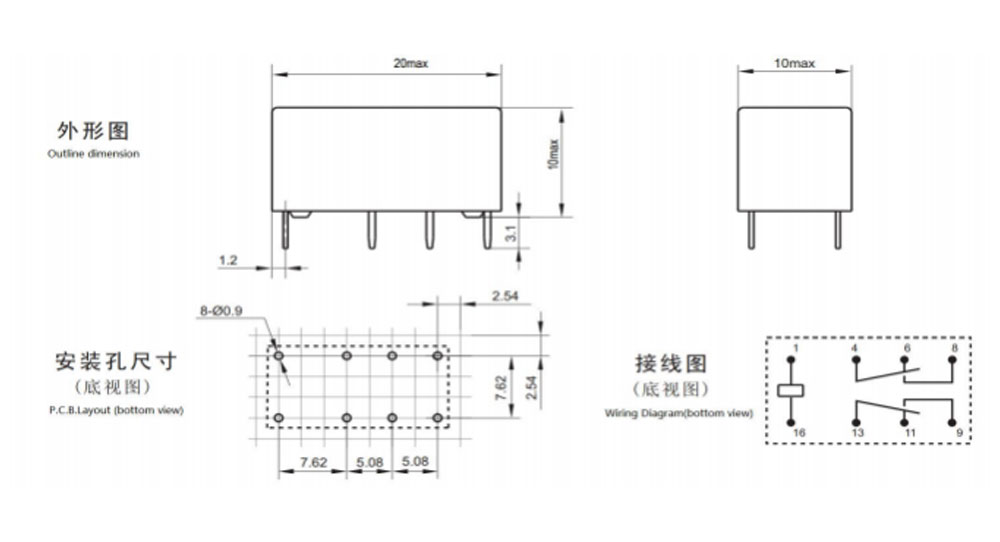

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit:mm)

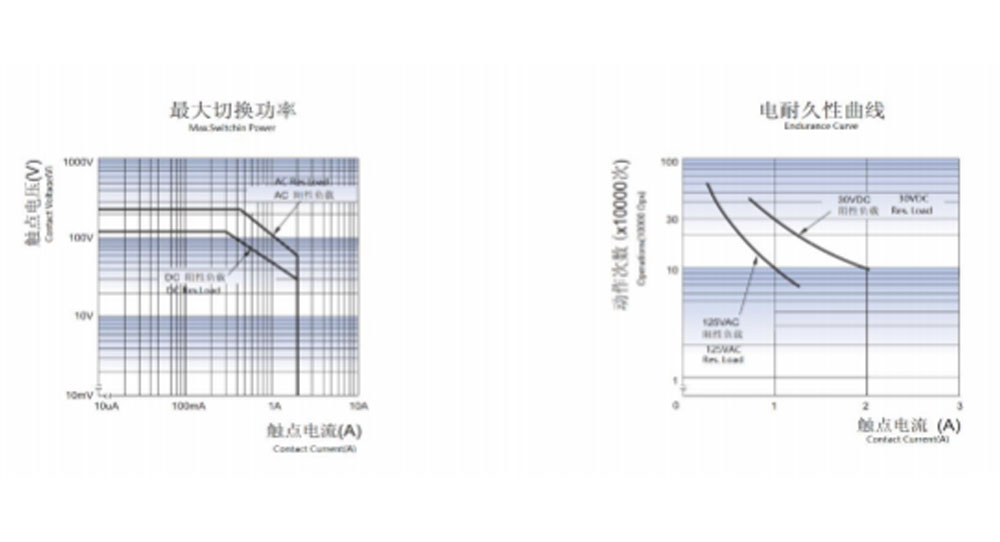

Proprium Cuves
Ordinare Informatio
CHYRB - 2 - C - 12VDC - H - D - - XX
1 2 3 4 5 6 7 8
1： Type：
2: Numerus polium: 2-2Pole
3: Contactus Ordinatio: C Ex C H Ex A negocium B Ex B
4: Nominal intentione: 3,5,6,9, 12, 18,24,48VDC
5: Clausura Coloris, Y-Flavus; H-Nigrum; L-Blue
6: Coil Pwor: D-0.36W H-0.2W
7: Tutela Construction: S-Flux probatur,
SH- Sigillatum genus lovis
8: Parameter speciale: genus Nil-Standard
Epistulam vel numerum specialis requisitum
Flux-probationis tabulae in ambitu non possunt adhiberi cum scelerisque, ut H2S, SO2, NO2, pulvis, etc.
Aqua purgatio seu processus superficies non suggeritur postquam dispositos fluxus probationis in PCB convenerunt.
Proprium suffixum nativus praesto est postquam aestimata est a CHENGYUAN.
Disclaimer: Specificatio est tantum referendi. Specificationes mutabiles sunt sine praevia notitia.
Non potuimus aestimare omnes effectus omnesque parametri pro omni applicatione possibili. Ita utentes sint in loco ad eligendum
Productum idoneum pro sua applicatione. Ad mensas obsignatas, post institutionem et purgationem, aperi VENTILATIONIS foramen in casu ante usum. Si quaestio aliqua est, pete Chengyuan pro technicis officiis contingere. Attamen officium usoris est determinare uter usus sit.
