Product commoda:
Multiplex Load Specifications: optiones venae diversae contactus affert (5A/10A/16A/20A), permittens ad flexibilem electionem aptissimae capacitatis onus secundum specificam applicationem missionum.
Summus Densitas Adscendens Compatibilitas: Consilium sistens Foedus specifice optimized ad ambitus altae densitatis ascendens, adiuvans ad ampliandum ambitum tabulae spatii utendo.
Fortis Versatilitas: Pro-propositum generale, late applicatum est ad varias industriae moderamen et instrumentum domestici circumeundi.
Firmum Contactum Switching: Reliably permutat gyros interdum, ut stabilitas armorum operationem.
Eius principales applicationes includunt automatic commensurationem, tutelam salutis, et commutationes in circuitu.
In agro familiari adjumenta, 32F Nullam late in aere conditionarii, oryzae coqui, armarii, et sterilitates ad potestatem obtinendam et tutelam onerare obtinendam.
Communiter etiam in instrumento officii adhibito et instrumento audio-visali pro signo moderandi et mutandi intentione moderandi.
Industriae imperium, systemata securitatis et electronica autocineta (qualia sunt condiciones et potentiae automativae aeris administrandi) area alia magni momenti sunt, requisita occurrentia ad resistentiam fluctuum et diuturnum firmitatem.
Contactus Data
| Type | CHYRD |
| Contactum materiale | mixturae silwer: AgSnO2In2O3、AgSnO2、AgNi |
| Contactus resistentia | 100mΩ Max.(1A 6VDC) |
| Ratum onere (onere resistente | 5A/10A 250VAC,10A 125VAC/30VDC,16A 250VAC |
| Maximilianus. mutandi current | 20A |
| Maximilianus. commutatione voltage | 250VAC/30VDC |
| Maximilianus. mutandi potestatem | 2500VA/300W |
| Min. commutatione onere | 6V 1A |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 10ms Maximilianus. (No diode) |
| Dimittis tempus | 5ms Maximilianus. (No diode) |
| Resistentia insulation | Min. 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter notos aperti: 1000VAC, 50/60Hz pro 1min |
| Inter coil et contactum: 4000VAC, 50/60Hz pro 1min |
| Repugnantia vibratio | Destructive | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Eget | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Concussa resistentia | Eget | 10G Min. |
| Destructive | 100G Min. |
| patientia | Mechanica patientia （10800ops./h) | 10000000 ops. (locus temperatus) |
| Electricam patientiam (360ops./h) | Opis (C) (locus temperatus) |
| Ambiens atemperature | -40℃ ~ 85℃( nulla condensatio) |
| Pondus | Approx.4.6g |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 3 | 150 | 20 | Proxime 0.45W | 75% de nominal voltage | 5% de nominali voltage | 130% de intentione nominali |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Proxime 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Data superius ostensa sunt valores initiales. Noli malum maximum volutionem mittere in colam pro magis pro 10 minutorum trahere caveare ex to colamo.

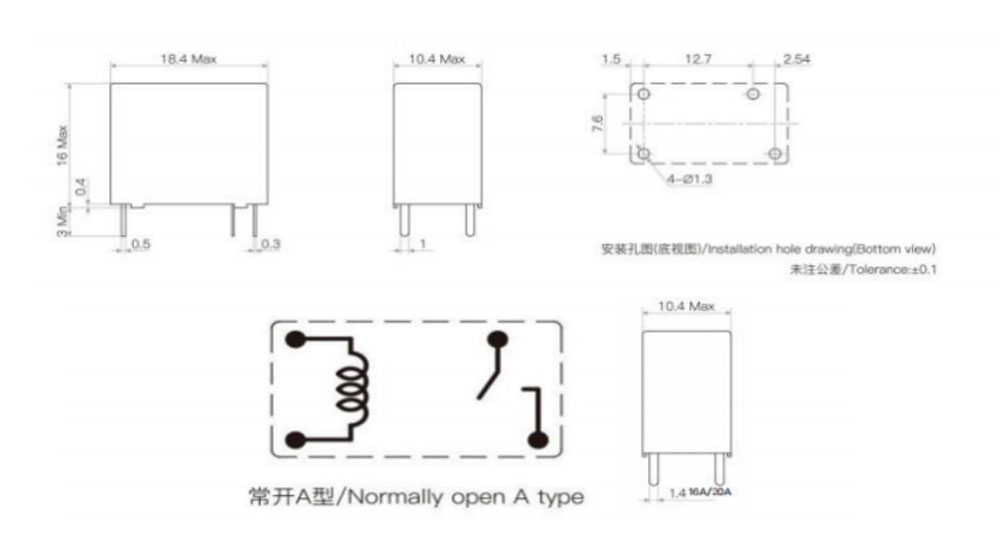

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit:mm)

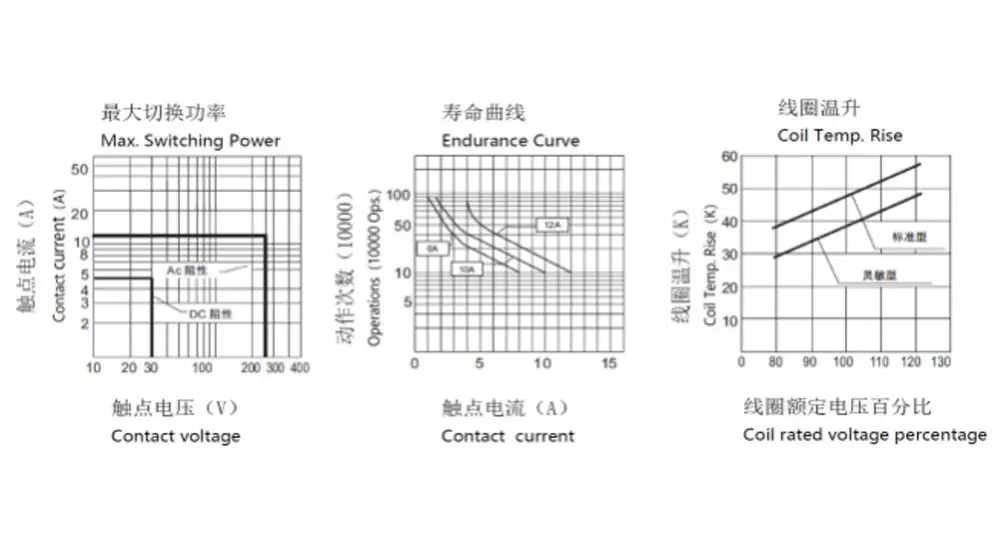

Curvae propriae
Ordinare Informatio
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：Type：CHYRD
2: Numerus politorum: 1-1Pole
3: Contactus Ordinatio: A-Ex A
4: Nominal intentione: 3,5,6,9, 12, 18,24VDC
5: Clausura Coloris: B-Nigrum
6: Coil Pwor: D-0.45W L-0.2W
7: Tutela Constructio: S-flux probatur,
SH- Sigillatum genus lovis
8: Parameter speciale: genus Nil-Standard
Epistulam vel numerum specialis requisitum
Flux-probationis tabulae in ambitu non possunt adhiberi cum scelerisque, ut H2S, SO2, NO2, pulvis, etc.
Aqua purgatio seu processus superficies non suggeritur postquam dispositos fluxus probationis in PCB convenerunt.
Disclaimer: Specificatio est tantum referendi. Specificationes mutabiles sunt sine praevia notitia.
Non potuimus aestimare omnes effectus omnesque parametri pro omni applicatione possibili. Ita utentes sint in loco ad eligendum
Productum idoneum pro sua applicatione. Ad mensas obsignatas, post institutionem et purgationem, aperi VENTILATIONIS foramen in casu ante usum. Si quaestio aliqua est, pete Chengyuan pro technicis officiis contingere. Attamen officium usoris est determinare uter usus sit.
