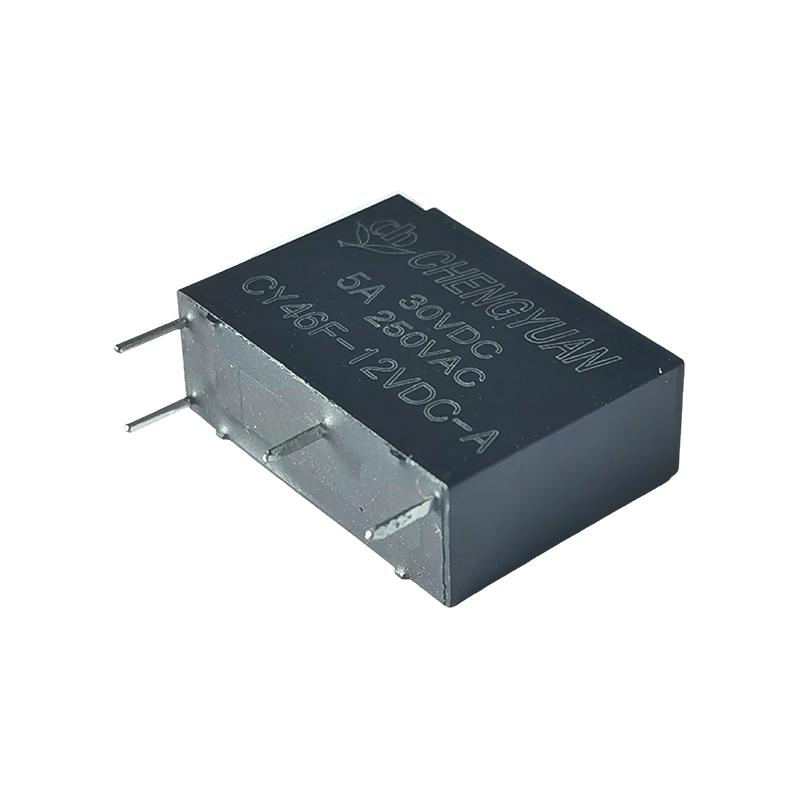

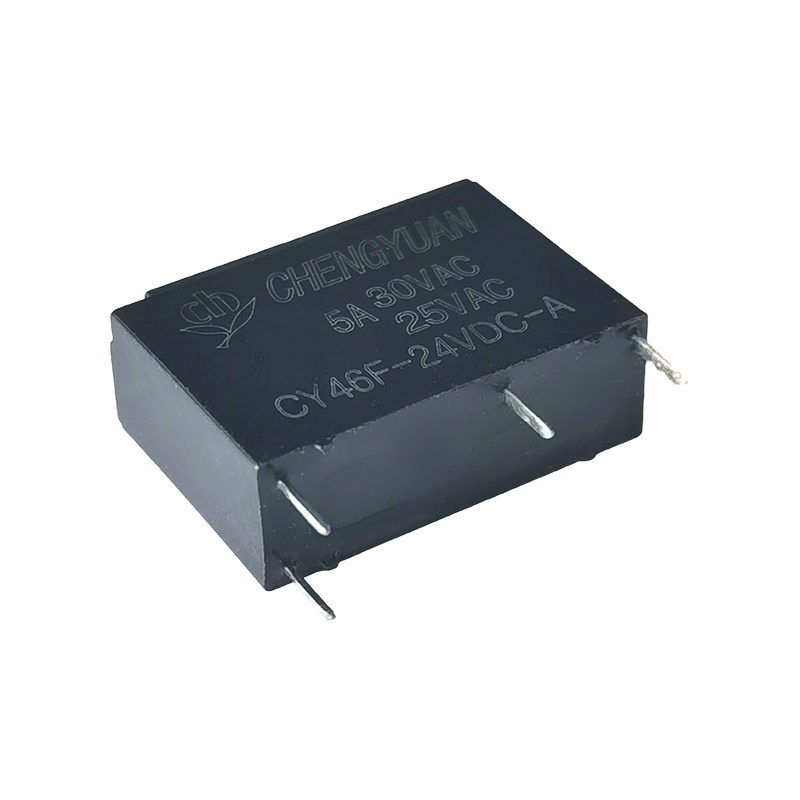

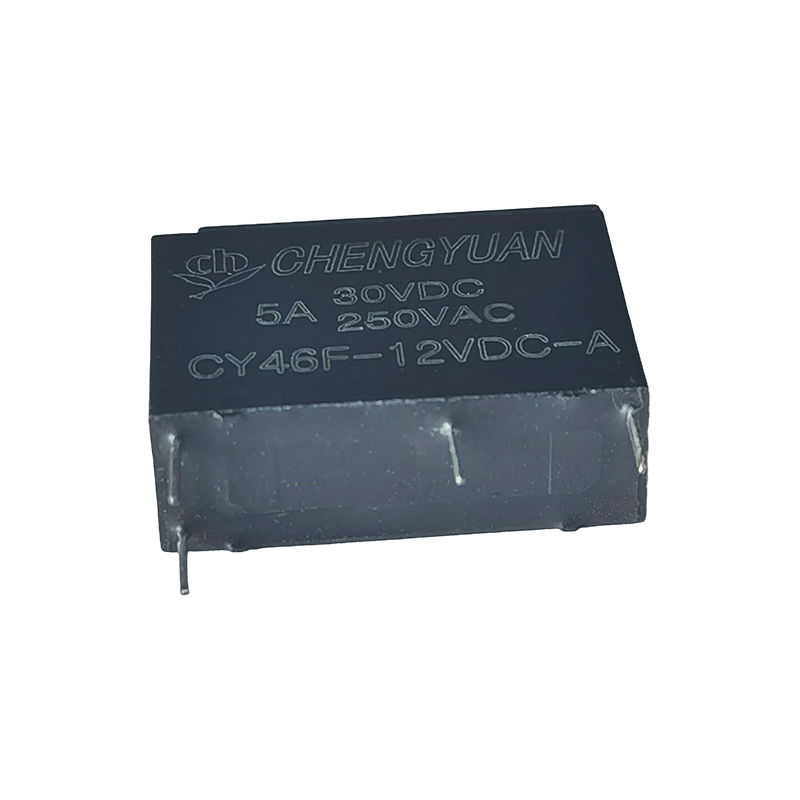

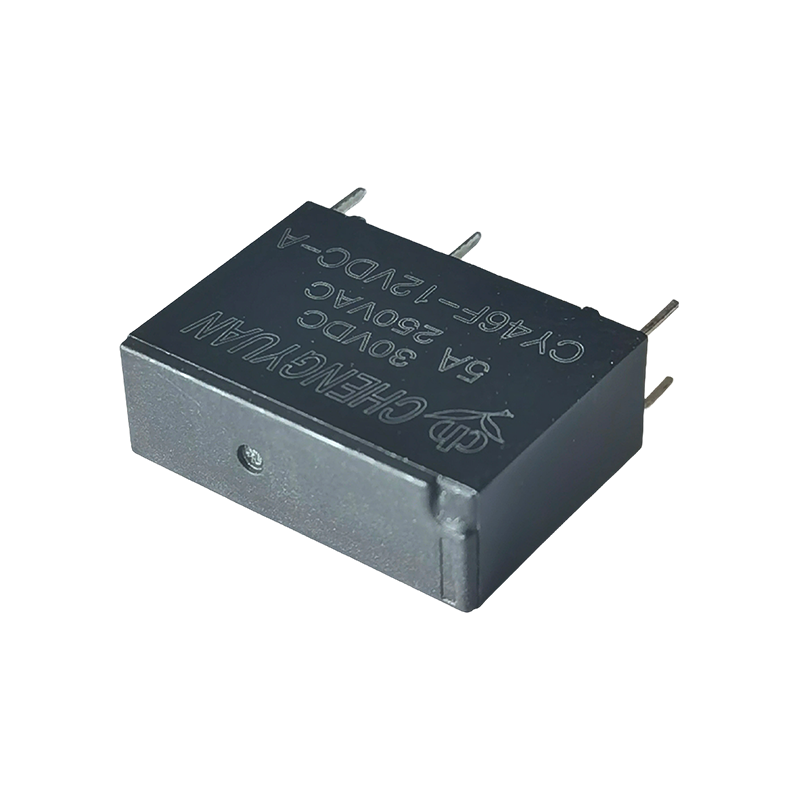

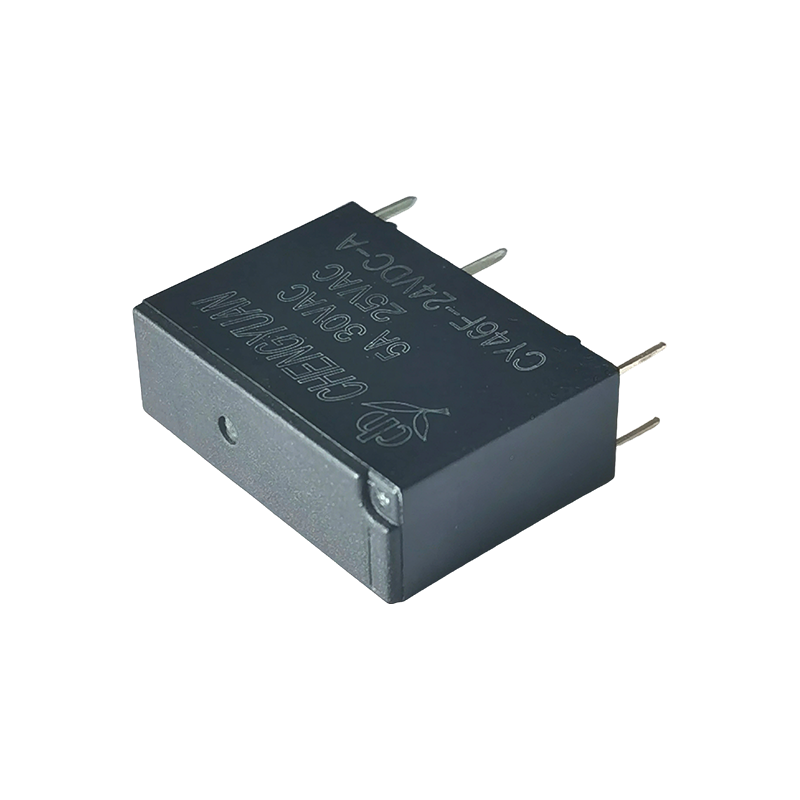

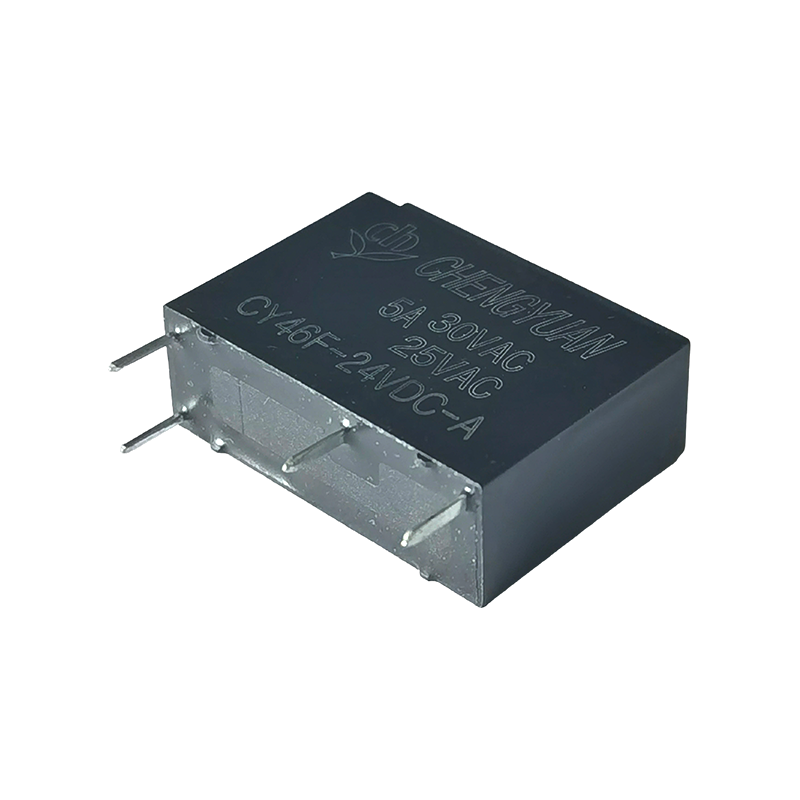

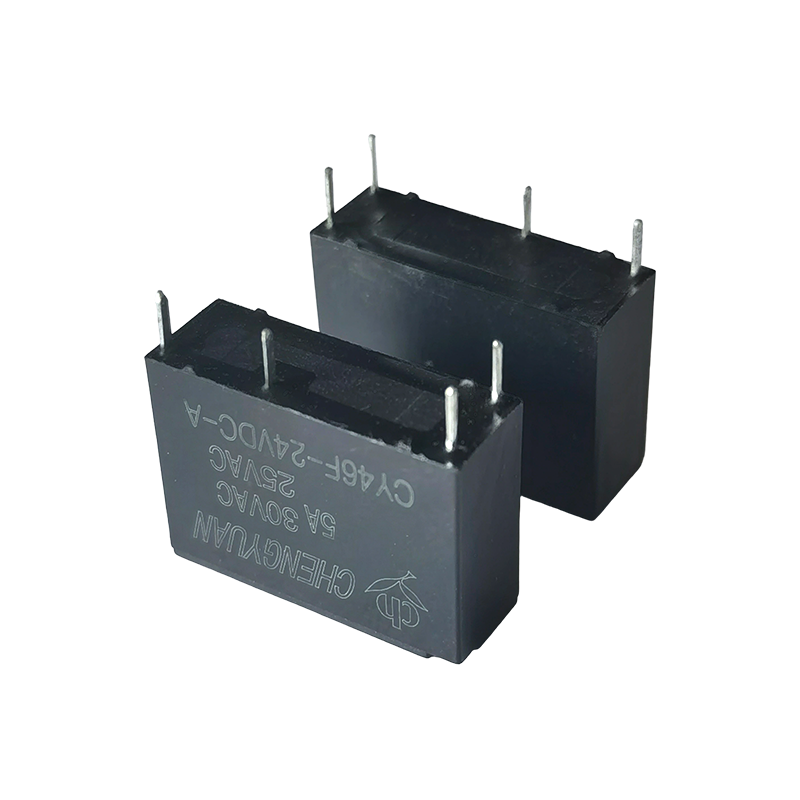

Features:
• Magnitudo compacta (20*7.2*16.6mm), apta ad ambitum tabulae densitatis altae
• Maximum sustinere intentionem: 4000V (inter coil et contactus)
• 5A contactum mutandi facultatem
Typicam Applications:
Administrationes domesticae parvae: Potestatem in/off potestatem pro parva familia adjumenta ut mini rice coci, parva humidificantes, caccabos portatiles electricos, et parvas familias fans, miniaturizationem consilio exigentiis horum productorum occurrentes;
2. Consumer machinarum electronicarum: Potentia riparum, adaptatores parvi, producti digitales in modum modulorum imperandi, et circuitio mutandi in parvis auditionibus et video histriones, eorum ultra-parvam magnitudinem pro densis PCB extensionibus levantes;
3. Auxiliaris industrialis imperium: parvae significationis mutandi sensorem, modulorum expansionem exiguum PLC, et gyros auxiliares pro instrumento automationis (ut indicator levis moderatio, parvae solenoidalis rectores), compatibile cum communi industriae potestate voltages 5VDC-24VDC;
4. Smart home terminals: Power management for smart sensorem nodes, small smartssssss, and wireless remote control Accept modules, meeting the low-power and miniaturization design requirements of smart home device;
5. Securitatis et medicinae instrumenti auxiliaris: signa excitato circuitus securitatis parvae detectores (ut sensoriis fenestrae, fumi detectores), et ambitus interni mutandi pro instrumento auxiliario medicorum portatili (ut oximetris parvis), operandi stabilis procurandi;
6. Auxiliares electronicarum autocinetarum: control circuitus pro parvis adjumentis electricis in interioribus carris (qualia sunt fana currus, lumina ambientia), compatibilia cum communi 12VDC voltage specifications in vehiculis.
Contactus Data
| Type | CY46F |
| Contactum materiale | Argentum miscendum |
| Contactus resistentia | 100mΩ Max.(1A 16VDC) |
| Ratum onere (onere resistente | 5A250VAC |
| Maximilianus. mutandi current | 5A |
| Maximilianus. commutatione voltage | 250VAC |
| Maximilianus. mutandi potestatem | 1250VA |
| Min. commutatione onere | 6V 1A |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 20ms Max. (No diode) |
| Dimittis tempus | 10ms Maximilianus. (No diode) |
| Resistentia Insulation | Min 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter notos apertos: 750VAC, 50/60Hz pro 1min |
| Inter coil et contactum: 4000VAC, 50/60Hz pro 1min |
| Vibratio resistendi | Destructive | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Eget | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Concussa resistentia | Eget | 10G Min |
| Destructive | 10G Min |
| patientia | Mechanica patientia （10800ops./h) | 10,000, ops. |
| Electricam patientiam (360ops./h) | Opis 100,000.(locus temperatus) |
| Ambiens temperatus | -40℃~ 85℃ (nulla condensatio) |
| Pondus | Proxime. 3.9g |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 5 | 40 | 125 | Proxime 0.20W | 75% de nominali voltage | 5% de nominali voltage | 130% de intentione nominali |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Proxime 0.36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Data superius ostensa sunt valores initiales. Noli malum maximum volutionem mittere in colam pro magis pro 10 minuta trahere caveare exoratione coilum.

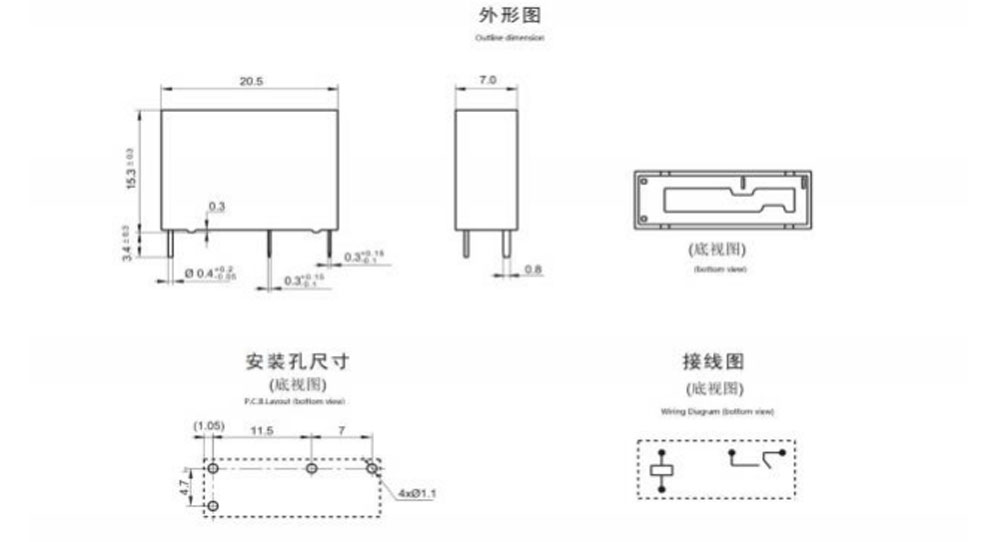

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit:mm)

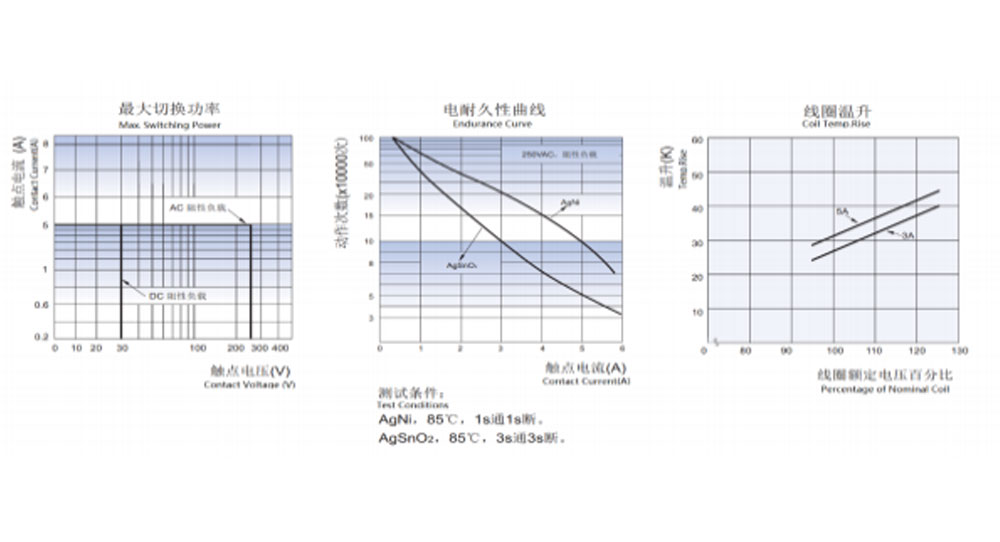

Curvae propriae
Ordinare Informatio
CY46F - 1 - A - 12VDC - D - - - - XX
1 2 3 4 5 6 7
1：Type：CYF3
2: Numerus polium: 1-1Pole
3: Conta Dispositio: C Ex C H Ex A cautum B Ex B
4: Nominal intentione: 5,6,9,12,18,24VDC
5: Coil Pwor: D-0.36W L-0.2W
6: Tutela Construction: S-Flux probatur,
SH-Signatum genus lacinia
7: Parameter speciale: genus Nil-Standard
Epistulam vel numerum specialis requisitum
Flux-probationis tabulae in ambitu non possunt adhiberi cum scelerisque, ut H2S, SO2, NO2, pulvis, etc.
Aqua purgatio seu processus superficies non suggeritur postquam dispositos fluxus probationis in PCB convenerunt.
Proprium suffixum nativus praesto est posteaquam ab CHENGYUAN aestimato.
Disclaimer: Specificatio est tantum referendi. Specificationes mutabiles sunt sine praevia notitia.
Non potuimus aestimare omnes effectus omnesque parametri pro omni applicatione possibili. Ita utentes sint in loco ad eligendum
Productum idoneum pro sua applicatione. Ad mensas obsignatas, post institutionem et purgationem, aperi VENTILATIONIS foramen in casu ante usum. Si quaestio aliqua est, pete Chengyuan pro technicis officiis contingere. Attamen officium usoris est determinare uter usus sit.
