I. Features
1. Forma contactus: Providet unam normaliter apertam et unam transmutationem contactus formam ad diversitatem circuli designandi requisita.
2. Characteres instruendi: Utitur vexillum impressum in gyro tabulae fibulae ad faciles PCB ascendendas, aptas ad processuum conventum automated;
3. Optiones Packaging: duae optiones packaging praesto sunt: plastic-obsignatus et solidator-repugnans, ut diversis requisitis environmental congrueret.
4. Core Structura: uno-coil vel duplici coil compages magnetica latching utitur ut diu terminus status retentionis post potentiae defectum.
II. Core functiones et Lorem missionibus
1. Core Function: Nihili-potentiam circuii obtinet mutandi, latis commutationes et insignem solitudinem praebet, et statum hodiernum conservat postquam imperium potentiae mutatur, apta ad applicationes ad diuturnum obtinendum.
2. Smart Grid Field: Applicabilis ad missiones ut electricitatis metri ac remotis virgas potestates, ut humilis-potestatem, accuratam potestatem;
3. Novus Campus Energy: in novis instrumentis energiae adhiberi possunt ut inverters solares, ut status stabilis ambiat.
4. Industriae et campi domus: Idonei ad automationem industrialem, domos captiosas, potestatem accendi, et alios missiones;
5. Instrumentation Field: Applicabilis ad ambitum docendi nexus variorum instrumentorum et metrorum. III. Core Adcommoda adhibendis
1. Nulla potentia Consummatio Commodum: Praesens status conservat post defectum potentiae, nulla potentia consummatio assequendi mutandi, applicandis ad low-potentiam aptam.
2. Maximum Contactum Switching capacitatem: 15A contactum commutatione oneris, ad medium ac summum imperium necessitates apta;
3. Flexibilis Installatio et Electio: Ultra-parva amplitudo, vexillum PCB fibulae, multae optiones sarcinae, ad densam institutionem et varios ambitus aptae;
4. Environmental Compliance: Complies with RoHS standards, meeting the requirements for environmentally friendly products;
5. Scena Fortis Specificatio: Maxime apta ad longinquum imperium ac diuturnum sustentationem missionibus, praestantibus versatilitatis et prudentiae.
Contactus Morbi
| Contactus configurationis | 1A | 1C |
| Contactus Resistentia | 100mΩ (1A 6VDC) |
| Contact Material | AgSnO₂, AgCdO |
| Contactus Lond (Resistive) | 10A 277VAC/28VDC |
| Maxime Switching intentione | 277VAC / 30VDC |
| Maxime Switching Current | 15A | 10A |
| Maxime Switching Power | 2500VA |
| Mechanica Durabilitas | 1×10⁷ circuitus |
| Electrical Durabilitas | 5×10⁴ circuitus |
| Parameter | Specification |
| Nulla Resistentia | 100MΩ (500VDC) |
| Dielectric resistunt intentioni | Inter Contactum et Coil | 1500VAC pro 1min |
| Inter Open Contactus | 750VAC pro 1min |
| Tempus agunt (at rated voltage) | ≤5ms |
| Dimittis tempus (at rated voltage) | ≤5ms |
| Offensus | Stabilitas | 100m/s² (10g) |
| | Fortitudo | 1000m/s² (100g) |
| Vibratio | 10Hz~ 55Hz, 1.5mm amplitudine duplex |
| Umor | 35%~85% RH |
| Temperatus dolor | -40°C ~ 85°C |
| Terminatio Type | PCB genus |
| Pondus | circa 10g * |
| Packaging Type | Plastic-obsignatum genus, genus solida repugnans |
Notae:
(1) Omnes superiores valores initiales sunt;
Shengyuan Nullam
Parameters Coil
| Ratum Coil Potestas | Singulare Coil ≤550mW |
| Dual Coil ≤750mW |
Coil Specificationem Tabulam 23℃
| Rated Voltage (VDC) | Set / Reset intentione (VDC) | Pulsus Latitudo (ms) | Dual Coil Resistentia (Ω±10%) | Unius Coil Resistentia (Ω± X%) |
| 5 | ≤3.80 | ≥50 | 47/47 | 45 |
| 6 | ≤4.50 | ≥50 | 100/100 | 100 |
| 9 | ≤6.80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13.5 | ≥50 | 900/900 | 900 |
| 24 | ≤18.0 | ≥50 | 1060/1370 | 1160 |
Salus certificaciones
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
| 1C | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
Exemplum ordinans signum

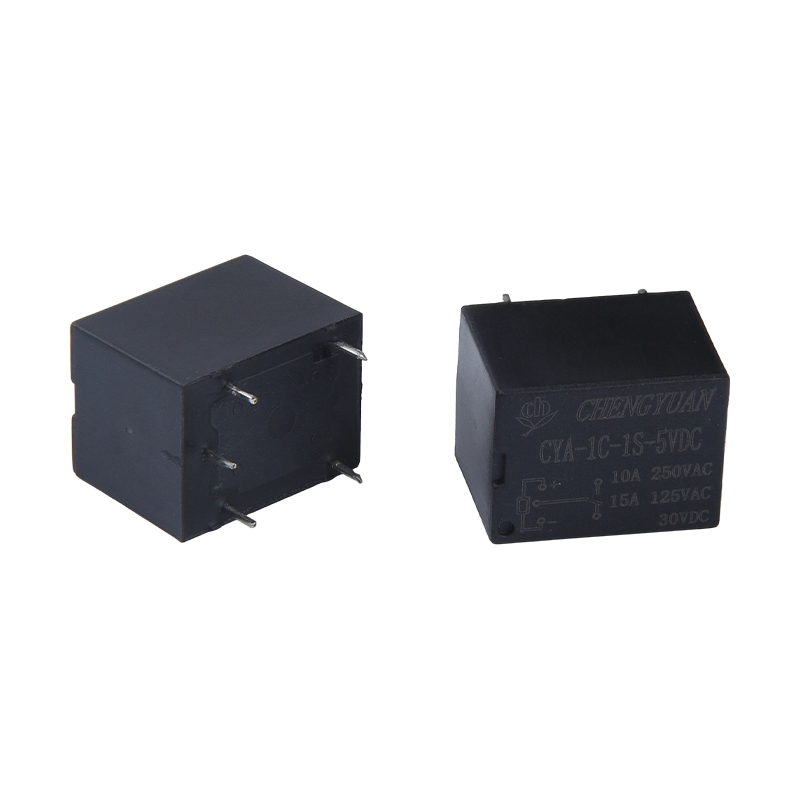

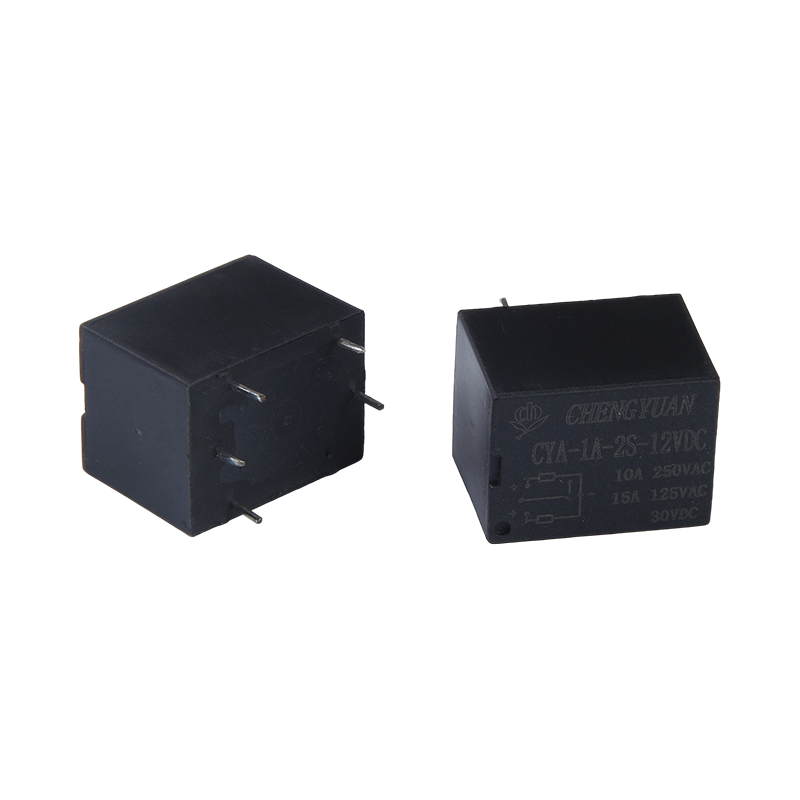

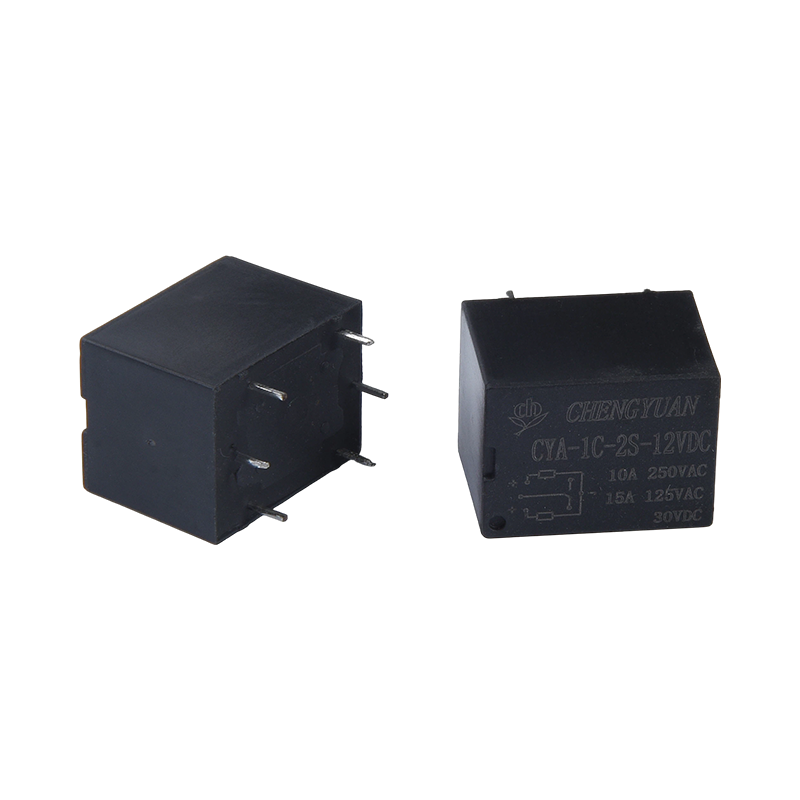

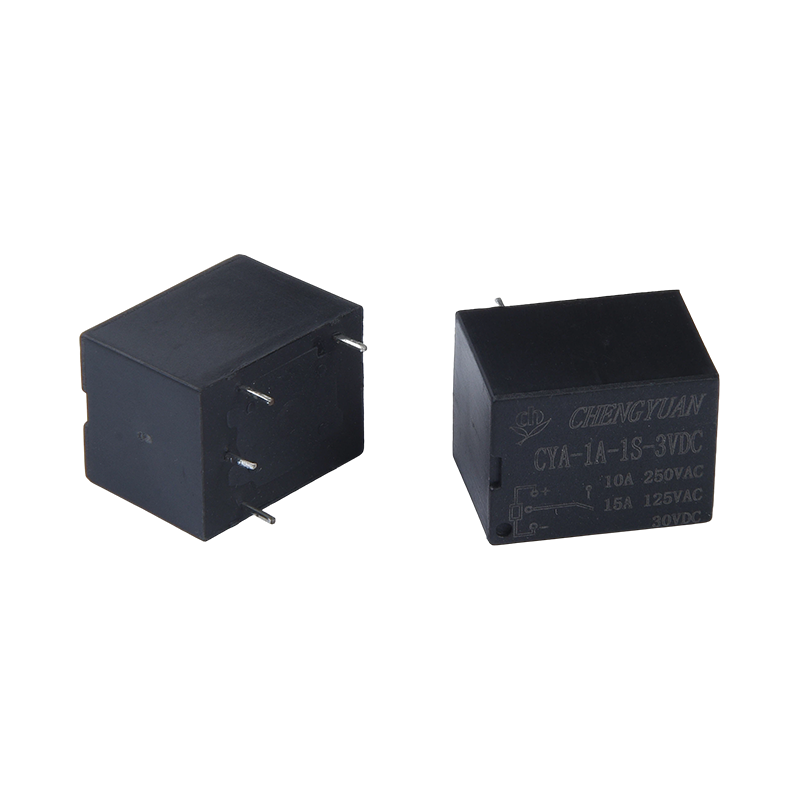

Nullam exemplar (1) CYA
Coil voltage 3 5 6 9 12 18 24 48VDC
Contactus forma 1A: unus paro of Northmanni aperta 1C: unus paro of switching
Coil forma 1S: unum coil 2S: duplex coil
Contactus materia T: AgSnO2, Nona: AgCdO
Animadversiones: (1) In ambitu continenti vapores noxios, ut H2S, SO2, NO2, etc., commendatur ut producta plastica obsignata utantur, et probationes ac confirmationes in usu actuali placent; cum altiore purgatio non requiritur, suadetur
Commendatur exa- renitentibus productis;
(2) This product is an environmentally friendly product. Quaeso notas pluma respondentem numerum cum ordinatio, ubi (551) obsequium RoHS indicat (contactus cadmium continent), et (555) obsequium indicat RoHS (nota non cadmium continent).
