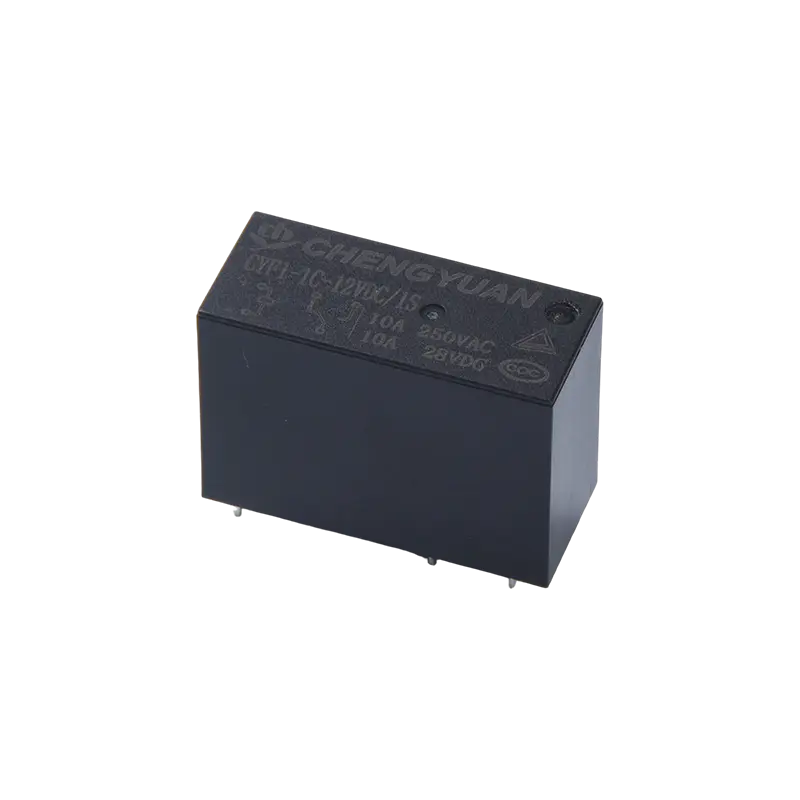

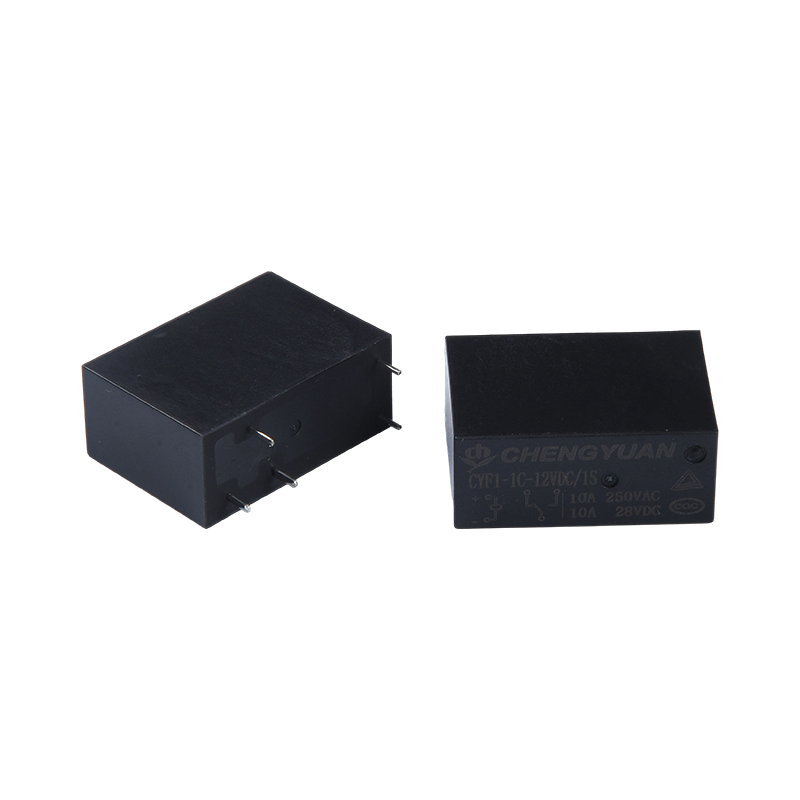

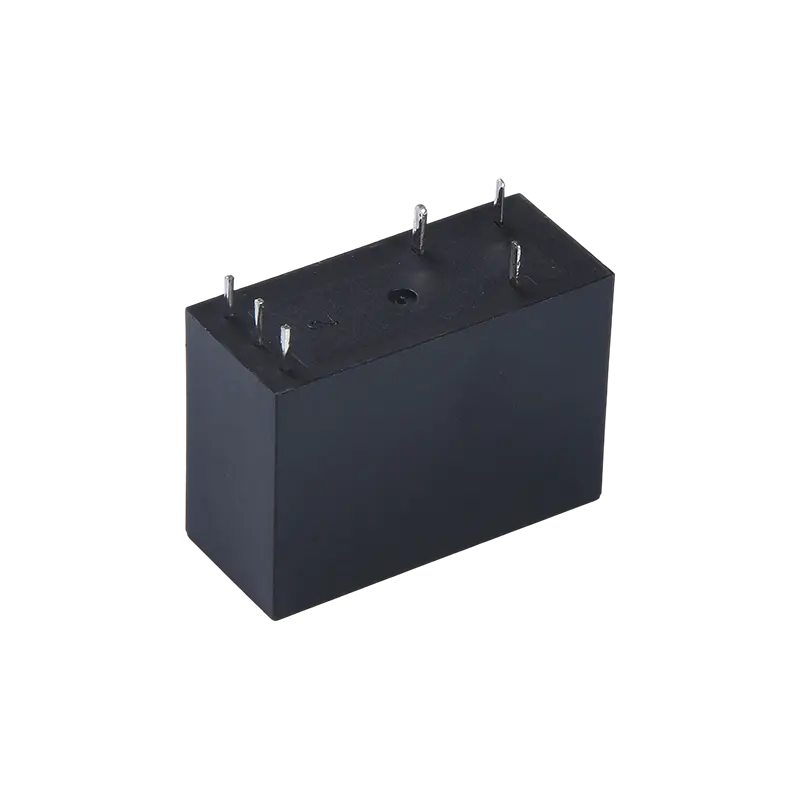

Product Commoda:
• Nulla Static Potentia Consummatio: Adhibitis magnetico latrando principio, status contactus conservatur sine continuum potentiae copia post activationem, signanter minuens systema sto potentiae consummationis.
• High Load, Compact Design: Consequi maximum contactum mutandi facultatem 16A in sarcina ultra-parva, densitatem et spatium salutiferum PCB altum praebens.
• Potestas-Off Memoria: Contactus positio post defectum potentiae immutata manet, et status pristinus conservatur sine pulsis ad restitutionem potentiae, ad tergum gyrationis vel interlocks securitatis idoneae.
Features:
• Maximum 16A contactum commutatione facultatem
• Available in uno polo et duplex polus transmutatio contactus figurarum
• Ultra-parva, mensura PCB fibulae
• Available signati et fluxi-probationis types
• Environmentally amica productum (ROHS facilis)
• Dimensiones: (28.9*12.6*20.6)mm
Praecipua Applications:
• Smart Meters and Energy Management: Used pro remota switching control in prepaid metris et captiosus circuit breakers, assequens low power consumption through magnetic latching.
• Energy-salva Adjumenta: Integra in principali potestate adjumenta ut aer conditioners et aqua calentium ad redigendum sto potentia consummatio et vis efficientiae signa.
• Potestas sine interruptibilis commeatus et Energy Repono: Usus in output mutandi circuitus UPS et inverters photovoltaici, systema continuum praestandi, conservando statum in potestate outages.
• Salus et Ignis Praesidium Systems: usus in terrorem systematum et subitis gyros accensis potestatem ut certos switch status in subita potentia defectis.
Contactus Morbi
| Contactus configurationis | 1A/1C | 2A/2C |
| Contactus Resistentia | <50mΩ (1A 6VDC) |
| Contact Material | AgSnO₂, AgCdO |
| Contactus Lond (Resistive) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Maxime Switching intentione | 250VAC/28VDC |
| Maxime Switching Current | 20A/16A/10A | 8A/5A |
| Maxime Switching Power | 5000VA/480W | 1200VA/150W |
| Mechanica Durabilitas | 1×10⁷ circuitus |
| Electrical Durabilitas | 1×10⁵ circuitus |
Parameters Coil
| Rated Coil Power - | Unius Coil 540mW |
| Dual Coil ≦1W (Potestas specificatione variatur) |
| Coil Temperature Surge | 26°C (47°F) at rated voltage |
| Maximum Temperature | 130°C (266°F) |
Coil Specification Tabula
| Rated Voltage (VDC) | Set / Reset intentione (VDC) | Pulsus Latitudo (ms) | Dual Coil Resistentia (Ω±10%) | Unius Coil Resistentia (Ω± X%) |
| Coil 1 | Coil 2 |
| 3 | ≤2.40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4.00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9.60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19.2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38.4 | ≥50 | 2780 | 2315 | 4267 |
Morbi laoreet euismod
| Nulla Resistentia | 100MΩ (500VDC) |
| Dielectric resistunt intentioni | Inter Contactum et Coil | 5000VAC pro 1min |
| Inter Open Contactus | 750VAC pro 1min |
| Tempus agunt (at rated voltage) | ≤10ms |
| Dimittis tempus (at rated voltage) | ≤5ms |
| Offensus | Stabilitas | 100m/s² (10g) |
| Fortitudo | 1000m/s² (100g) |
| Vibratio | 10Hz~ 55Hz, 1.5mm amplitudine duplex |
| Umor | 35%~85% RH |
| Temperatus dolor | -40°C ~ 85°C |
| Terminatio Type | PCB genus |
| Pondus | circa 10g * |
| Packaging Type | Genus plastic-obsignatum, genus solidaribus repugnans |
Salus certificaciones
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Exemplum ordinans signum
Nullam exemplar CYF
Coil intentione 5 6 9 12 18 24 48 VDC
Forma contactus 1A: unus coetus normaliter aperta, 1C: unus coetus conversionis, 2A: duo circuli normaliter aperti, 2C duo circuli conversionis.
Coil forma 1S: unum coil 2S: duplex coil
Contactus materia T: AgSnO2, Nona: AgCdO
Animadversiones: (1) In ambitu continenti vapores noxios, ut H2S, SO2, NO2, etc., commendatur ut producta plastica obsignata utantur, et probationes ac confirmationes in usu actuali placent; cum altiore purgatio non requiritur, suadetur
Commendatur exa- renitentibus productis;
- Hoc productum est environmentally amica uber. Quaeso notas pluma respondentem numerum cum ordinatio, ubi (551) obsequium RoHS indicat (contactus cadmium continent), et (555) obsequium indicat RoHS (nota non cadmium continent).
Wiring tabula, foramen magnitudinis unitatis ascendens: mm
(1) Dimensionales tolerantiae non specificatae sunt propter aliquas rationes externas producti. Cum dimensiones externae ≤1mm sint, tolerantia est ±0.2mm; cum dimensiones externae inter 1~5mm intersunt, tolerantia ±0.3mm.
Cum altiore magnitudine sit >5mm, tolerantia est ±0.4mm;
(2) Ascendentes foraminis dimensiones sine tolerantia dimensiva sunt ±0.1mm.
Ad notanda:
- Officinas status magneticae latingentis publici est status reset, sed propter factores ut ictum per translationem vel institutionem transmissionis, potest mutare statum actionis. Ergo, cum usura (potestas supple
Cum connexa, quaeso eam ad statum actionis reset vel ad statum reset ut opus sit.
- Ut in magnetica latificatione vitarum gestorum vel resetium caveatur, excitatio voltage ad spiram applicata intentionem aestimatam attingere debet, et latitudinis pulsus maior quam 5 vicibus actio vel tempus reseti debet. Noli
Cum intentionem actionis applicandi et orbes retexere, diu in gyros intentione non applicant.
- Per translationem productum, repono, et applicationem, quaeso ut opus ab agri magneticis validis custodiant mutationes in intentione operativa et in intentione reset.
