I. Product Features
1. Minaturised Design: exiguum pondus ac pondus efficaciter servandum PCB tabulae spatii, ad altam densitatem ascendendam missionibus aptam;
2. Conveniens instruitur: Auxilia directa solidantur in tabulas ambitus impressas, compatiuntur cum processibus solidandi automatis, augendi conventus efficientiam;
3. Structura certa: arundineum structuram transitum adoptat, offensionem validam et tremorem resistentiae praebens, operationem stabilem in variis ambitibus praestans.
II. commoda
1. Alta Sensibilitas: Consilium summus sensitivum permittit ut responsio velox ad infirma imperium annuit, ad accurationem moderandum corrigendum;
2. Low Power Consummatio: Coil potentia inferioris consumptio, apta ad machinas electronicas machinas electronicas machinas;
3. Fortis Environmental Adaptabilitas: Optime inpulsa et vibrationis resistentia, longae vitae ministerium, minuens apparatum sustentationem ac subrogantiam gratuita;
4. Flexibilis Installatio et Electio: Subsidia directa PCB solidatoria, multiplicibus coil impedimentis specificationibus praesto ad diversos ambitus et institutiones requisita.

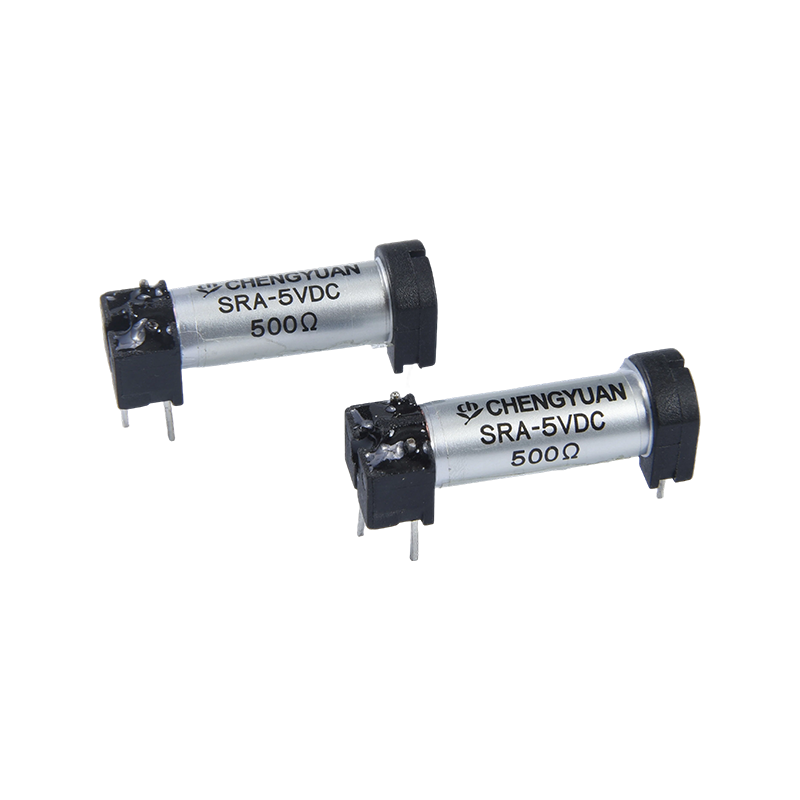

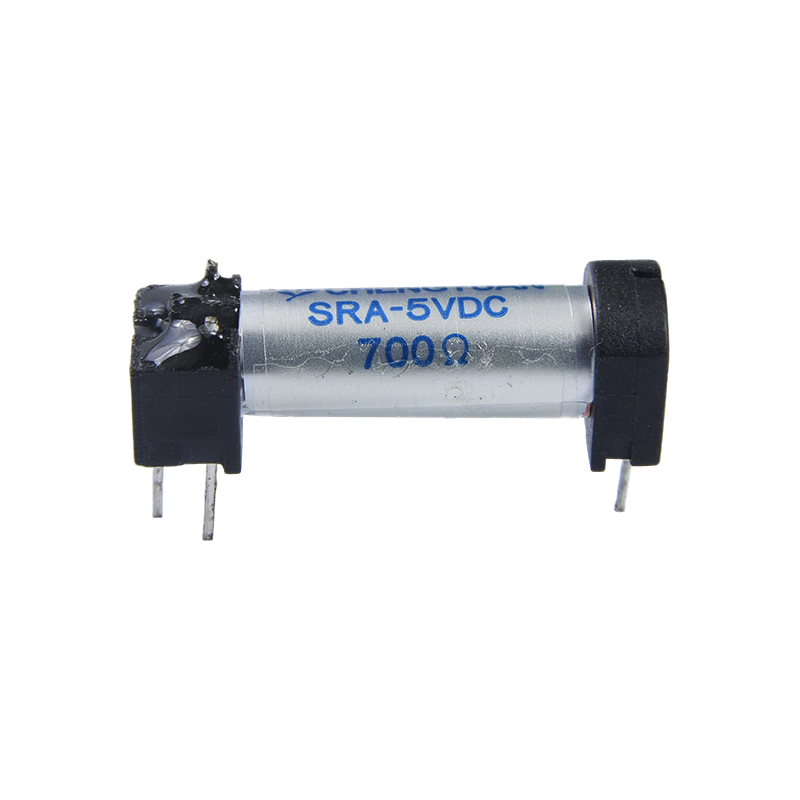

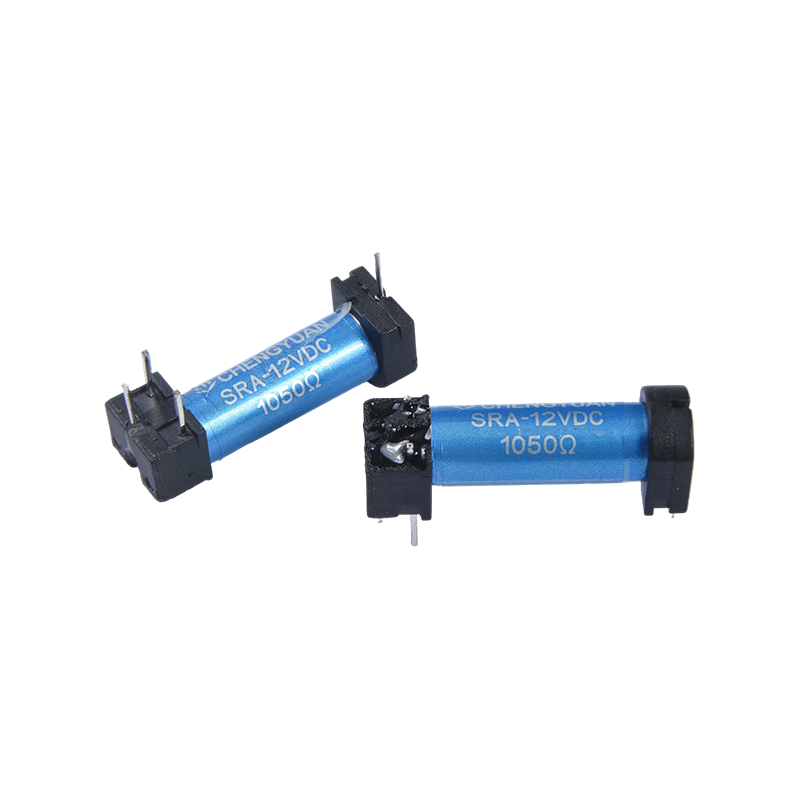

III. Harundo SR cochlearum nullarum componentium, switch calamis, gas iners signatum est. Ambitus est switched interdum per contactum calamum magneticam per campum magneticum. Magnitudo eius ultra parva, humilis potentia consummatio, magna sensibilitas, et longae vitae commoda praecipua sunt, eamque aptam efficiunt ad applicationes ad summum spatium efficientiam et constantiam requirendam.
Typicam applicationes includit:
Instrumentum communicationis: Adhibentur in dialers, systemata telephonica, etc., pro signo commutationes seu tutelae circuitus.
Systema securitatis: Integra in accessu systemata temperantia, cogitationes terrores et custodiae cameras.
Automatio industrialis et varia assulae probativae instrumentorum, testium autocinetorum, etc.
Instrumentum medicinae et mensurationis: Ob gravedinem generationis et firmitatis altae, apta est ad signum sensitivum mutandi in instrumentis subtilitatis vel systematis probationis.
| Contactus parametri |
| Parameter nomen | Parameter valorem |
| exemplar | SR |
| Contactus materiae | Ru/Rh |
| Contactus resistentia | ≤100mΩ Max. |
| Rated onus (resistens) | 0.1A 125VAC / 0.5A 24VDC |
| Maxime commutatione current | 0.5A |
| Maxime commutatione voltage | 200VAC |
| Maxime mutandi potestatem | 10VA(AC)/10W(DC) |
| Curabitur laoreet condimentum |
| In tempus viverra (rated voltage) | 0.55ms Max. |
| Dimittis tempus | 0.2ms Max. |
| Nulla resistentia | Min 100MΩ (ad 500VDC) |
| Dieelectric pressura sustinere | Contactus-ad-contactus: 200VAC, 50/60Hz pro 1 minutis |
| Dieelectric pressura sustinere | Contactus-coil iunctio: 1400VAC, 50/60Hz pro 1 minutis |
| Repugnans tremor (durabilis) | 10-55Hz, amplitudinis dualis 1.5mm . |
| Resistentia vibrationis (pro technicorum) | 10-55Hz, amplitudinis dualis 1.5mm . |
| Repugnantia impulsum (malfunction) | 20G Min |
| Repugnantia impulsum (durabilitatem) | 100G Min |
| Mechanica vita | 100,000,000 temporibus |
| Vita electrica | 10,000,000 times |
| Ambiens temperatus | -40℃ ad 85℃ (non-condensationem) |
| pondus | Proxime 3g |
| Coil parametri (20℃) |
| Ratum voltage (VDC) | Ratum est vena ±10% (mA) | Coil resistentia ± 10% (Ω) | Aestimavit potestatem | In intentione viverra (Max.) | Dimittis intentione (Min.) | Maximum continua applicata voltage |
| 3 | 0.012 | 250 | circa 0.036W | LXXV% de rated voltage | X% de rated voltage | CXXX% of rated voltage |
| 5 | 0.01 | 500 | circa 0.05W |
| 12 | 0.012 | 1000 | circa 0.144W |
| 24 | 0.012 | 2000 | Fere 0.288W |
Valores superiores sunt valores initiales. Noli adhibere maximam intentionem ad productum continue plus quam X minuta ad vitandum overheating spirae.

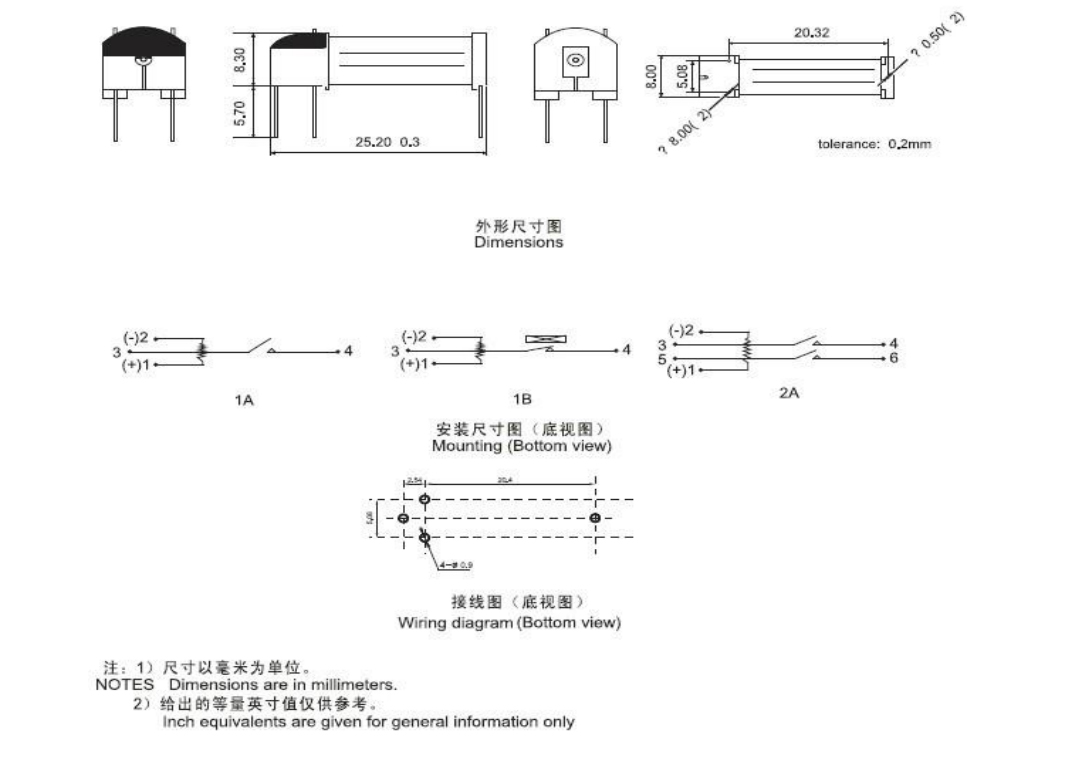

Dimensiones lineamenta trahentes, diagramma wiring, et foramen escendens locus schematis (unitatis: mm)
Mark iussis
TR - 1 - A - 05
1 2 3 4
1: Model: SIP
2: Numerus sodalitatum Contactum: polus 1-1
3: Contactus Type: C (Reference C); H (Reference A); B (Reference B)
4: Ratum Voltage: 3, 5, 12, 24VDC .
Disclaimer: Productum hoc specificativum est solum ad emptorem referendum et sine notatione mutabili obnoxius est.
Impossibile est pro Sheng Yuan perpendere omnes effectus parametri requisiti pro mensas in omni applicatione specifica; ergo clientes debent eligere fructus qui certis condicionibus usui suo congruit. Nam signatus
mensas, fac foramina in habitationi aperi post institutionem ac purgationem ante usum. Si quaestiones habes, pete Sheng Yuan pro ulteriori technico auxilio. Sed responsabilitas producti lectionis in solo emptore consistit.
