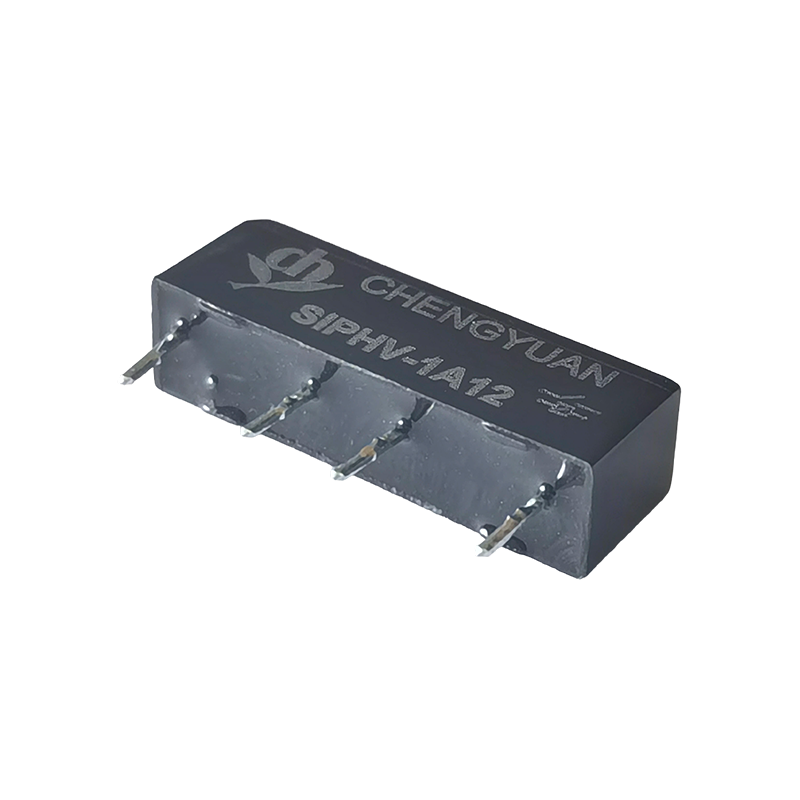

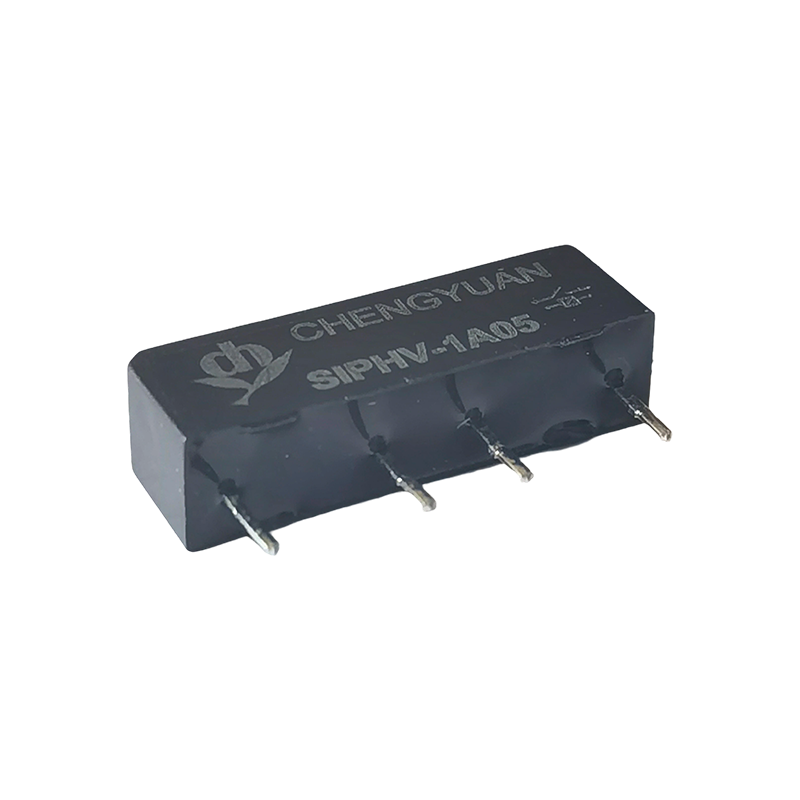

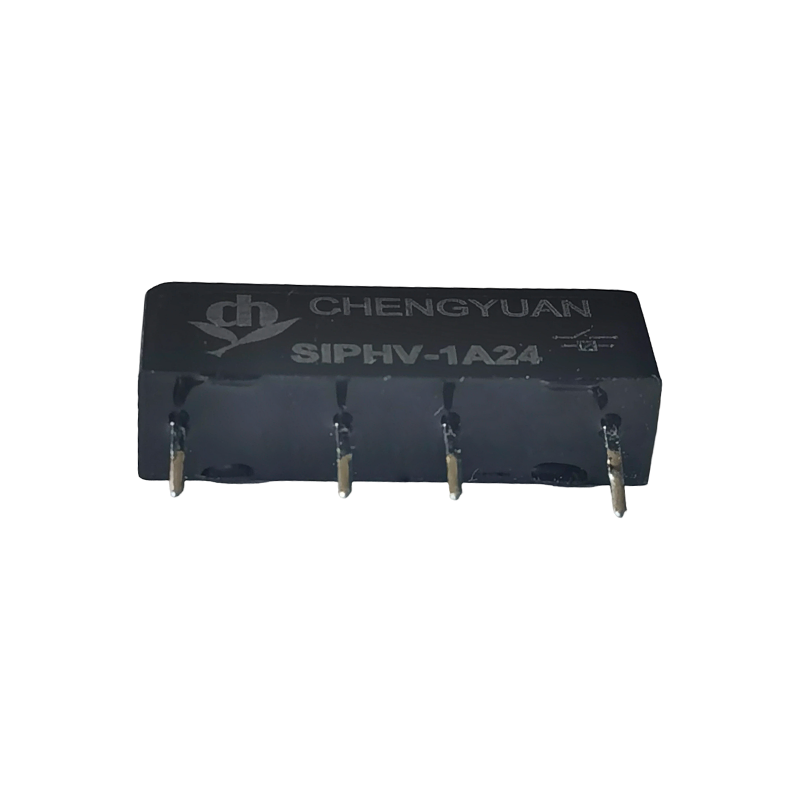

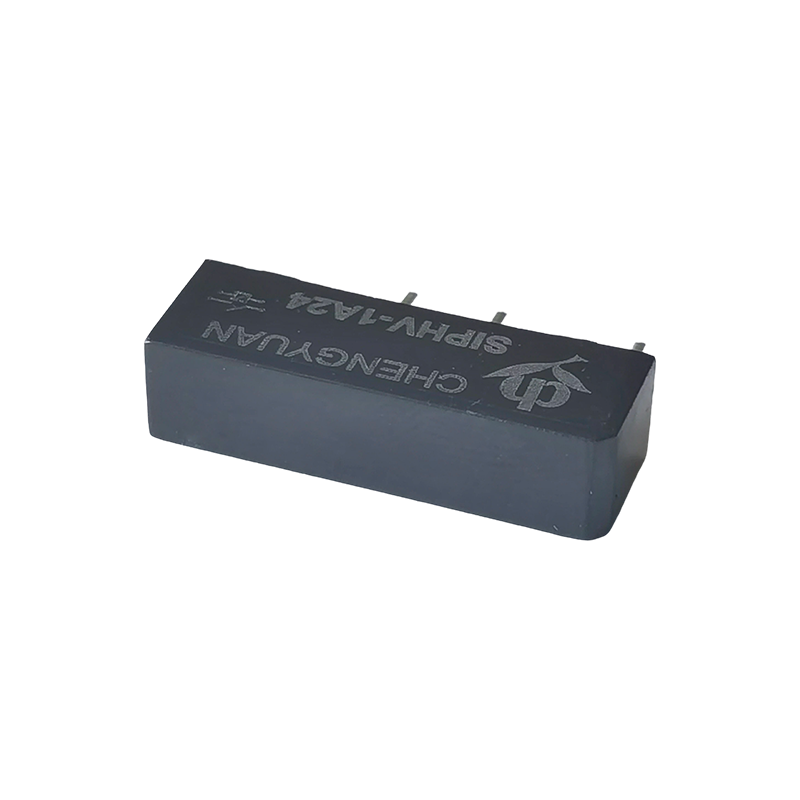

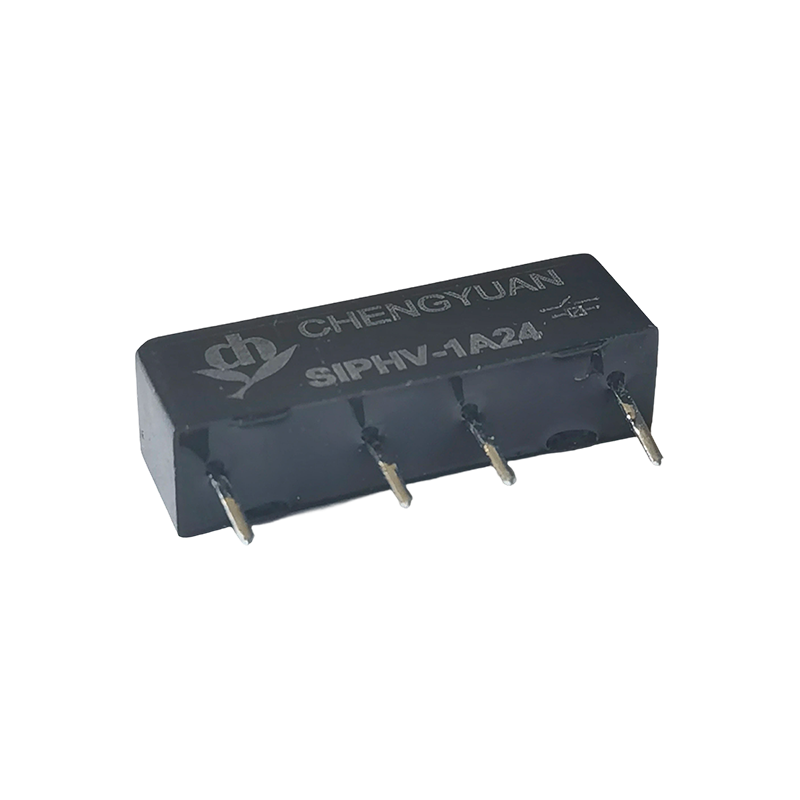

Product Features:
Resistentia ultra-alta intentione: Maximum aestimavit intentionem usque ad 4KVDC, quae sustinendis oneribus cacuminis 1000VAC/VDC, longe excedentes gradu resistentiae voltages ad disposiciones typicas.
Arundinem switch technologiam: calamo utitur sicut elementum mutandi nucleum, celeriter mutandi velocitatem, longae vitae spatium, et resistentiae contactus humilis.
Minature packaging: Foedus HAUSTUS (Single In-line Package) design signanter servat spatium spatii tabulae, faciliorem altitudinem densitatis ascendentis.
Directe PCB escendens: Designata specialiter ad PCB tabulas, prospiciendo solidare et idoneitatem ad productionem automated.
Consumptio potentiae humilis: Coil voltage range ab 3VDC ad 24VDC, facile in varios motus intentionis humilitatis integratur.
Typicam Applications:
Summus intentione probatio instrumentorum: Usus in instrumentis probatis ut voltatio testium et testium nullarum ad mutandum et signa alta intentione distrahenda.
Medicae electronicae: Apta sectiones in apparatu medicorum summae intentionis potestate, solitudo tuta praestans.
Instrumentum communicationis: Usus in ambitu modulorum summus intentione solitudo postulat vel mutandi in systematis communicationis.
Subtilitas instrumentorum mensurae clavis est elementum pro signo summus intentione mutandi in rationum mensurarum mensuratione alta.
Industriae automation: Usus ad insignem tradendam et tutelam in summo intentione imperium in gyros.
| Contactus Rating |
| Contactus Ordinatio | 1A; |
| Contactus Rating | 100W (Max Voltage 350VDC,300VAC) |
| Max Voltage switching | 1000VAC apicem/VDC |
| Max Switching Current | 1.0A |
| Max gerens Current | 2.5A |
| Vita Expectatio | 5VDC 10mA 5X108 Opem |
| Coil Parometer |
| Coil voltage(VDC) | Coil Resistentia Ω± 10% | Normalis Current (mA) | Dimitte voltageVDC(Min) (VIII% of rated voltage) | Voltage VDC exciperent (Max) (LXXV% of rated voltage) |
| Ratum | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Cautio:1, Usus cuiuslibet volagii minus quam coilum voltage aestimatum operationem e protrahere.
2, Tolle ac dimittis intentionem tantum sunt ad probationes proposita nec adhibeantur ut normae designentur.
| Operatio conditio |
| Contactus Resistentia | 150mΩ |
| Naufragii Voltage | Coil ad contactus | 4000VDC |
| Per contactum | 4000VDC |
| Nulla Resistentia | Aperi notos 1X1011Ω MIN. Noti coil 1X1011Ω MIN. |
| Capacitance | Per aperta contactus | 1.0pF |
| Apertum contactum ad coil | 2.0pF |
| Tempus agunt | 1.0mS |
| Dimittis Tempus | 0.25mS |
| Operating Temperature | -40℃- 85℃ |
| Repono Temperature | -40℃- 105℃ |
| Solding Temperature | 5 sec. max 260℃ |

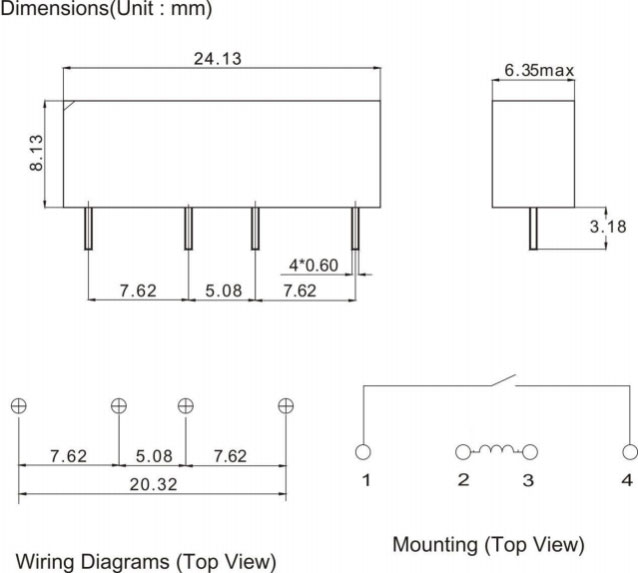

Dimensiones (mm)
| Informationes ordinare |
| SIPHV - 1A 12 1 2 3 |
| Pars 1. numerus: SIPHV 2. Forma contactus: 1A 3.Coil aestimata voltage(VDC): DC:5,12,24 |
