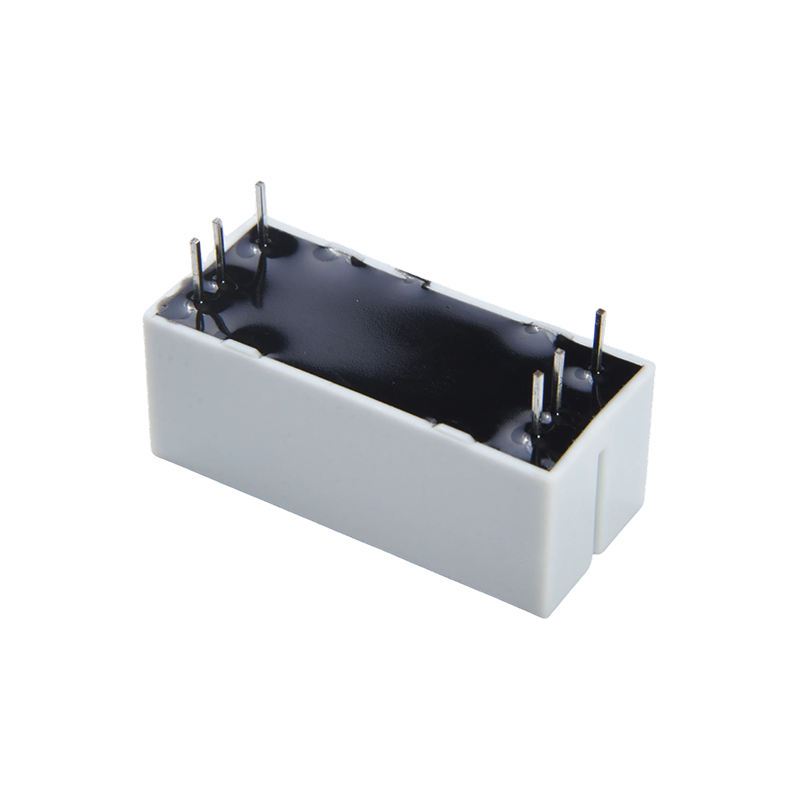

Product commoda:
Ultra alta intentione solitudo: Intentio inter contactus usque ad 6000V resiste, praestans capacitates solitudo summus intentionis pro graduum PCB, efficaciter interclusio summa intentionum impedimentum.
High-Voltage Low-Current Switching: Optimized for mutandi debiles excursus sub alta intentione (exampla, 10mA@1500VDC) sive excursus conventionales sub humili intentione (exampla, 1A@30VDC), cum applicatione certa definita.
Structura diu-vitae signata: Transitus calamus in gas iners obsignatus est, cum partes sine motu laboret, inde in vita mechanica praelonga et immunitas ad pulverem environmental et humiditatem.
Features clavis:
Multi-Level Lond Specifications: varias onus condiciones sustinet: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, ac summa intentione microcurrentis et humili intentione missionem missionum hodiernarum accommodans.
Summus Sensibilitas Coil: Minimum coil pulsis consummationis potentiae, compatibilis cum 3-24VDC humilium intentionum significationibus moderatio, facile directe per circulos integratos impellitur.
Foedus PCB Adscendens: involucrum minutum designatum, directe ad PCB solidatum, spatium salvificum et ad densitatem instrumenti internae notionis summus aptus.
Celeri Responsio: Celeri calamo switch actio et breve mutandi tempus obviam sincere requisitis pro signo sampling in instrumento.
Praecipua Applications:
Salus vigilantia Equipment: Usus in signo summus intentione sampling vel experimentum circuii mutandi in monitores velitandi, testers intentionis resistendi, et culpae arcui detectores.
Subtilitas Instrumenta: Integra in summa subtilitate copiarum, metrorum, et instrumentorum imaginum medicorum (qualis X-radius summus voltage generantis imperium) summus intentione solitudo et signum commutationes praebet.
Communicatio et Industrialis Imperium: Usus certae solitudo et commutatio componentium communicationum interfaces et PLC summus intentionum initus modulorum summus potentialis solitudo requirunt.
Novae Energy Systems: applicatae in intentione sampling solitudo circa ambitus invertorum photovoltaicorum et systematum machinarum (BMS).
| Contactus Data |
| Type | CYHV |
| Contactum materiale | Electroplate Ir Rh |
| Contactus Ordinatio | 1A; 2A; 1U |
| Contactus resistentia | 1A/2A:150mΩ Max.(1A 16VDC) 1U:150mΩ*2 Max. |
| Rated onus (resistens onus | 100W |
| Maximilianus. commutatione current | 1A |
| Maximilianus. commutatione voltage | 1000VDC |
| Maximilianus. gerens Current | 2.5A |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 1ms Maximilianus. ( Nec diode) |
| Dimittis tempus | 0.3ms Max. ( Nec diode) |
| Resistentia Insulation | Min 100MΩ (at 100VDC) |
| Dielectric viribus | Inter contactum apertum: (1A/2A) 4000VAC, (1U) 6000VDC |
| Inter spiram et contactum: (1A/2A) 4000VAC, (1U) 6000VDC |
| Vibratio resistendi | Destructive | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Eget | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Concussa resistentia | Eget | 10G Min |
| Destructive | 10G Min |
| patientia | Mechanica patientia （10800ops./h) | 100000000 ops. |
| Electricam patientiam (360ops./h) | Opis 10000. (locus temperatus) |
| Ambiens temperatus | -10℃~ 65℃ (nulla condensatio) |
| Pondus | Proxime. 10g |
| Data Coil (in 20℃) |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 5 | 33.3 | 150 | 0.166 | 75% de nominali voltage | 5% de nominali voltage | 130% de intentione nominali |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Data superius ostensa sunt valores initiales. Noli maximum mittere intentionem in collum trahere pro magis quam 10 minuta trahere cavenam ex colamo vitare.

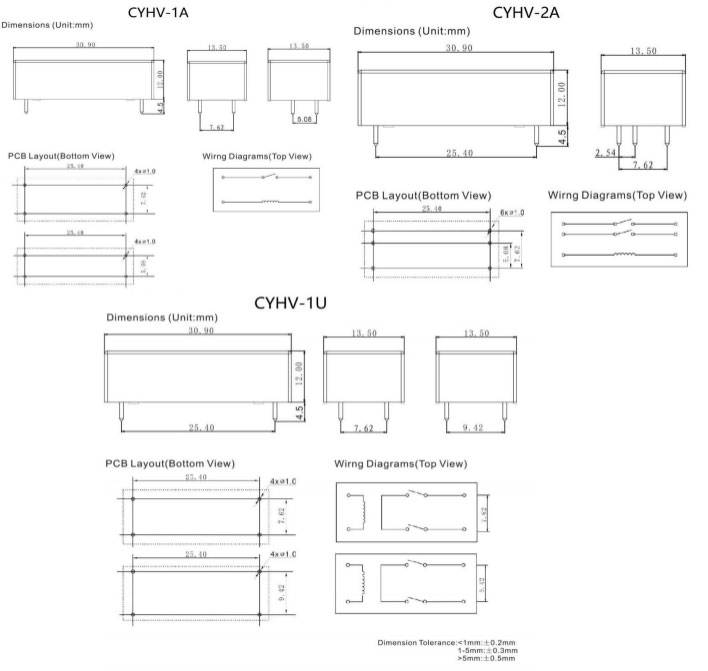

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit: mm)
Ordinare Informatio
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1： Type： CYHV
2: Numerus polium: 1-1Pole
3: Contactum Ordinatio: A A ; U Ex U
4: Nominalium intentione: 5,12,24VDC
5： Pedites distantia：5-5.08. 7- 7.62 fibula 9 - 9.42
6: Praecipua Parameter: Nil-Latin typum
Epistulam vel numerum specialis requisitum
Disclaimer: Specificatio est ad relationem tantum. Specificationes mutationibus obnoxiae sunt sine priore notitia.
Non potuimus omnia opera omniaque parametri ad omnem possibilem applicationem aestimare. Ideo utentes debent esse in locum ius eligere
idoneum productum ad proprium applicationem. Ad rationes obsignatas, post institutionem ac emundationem, fac fac evacuationem in foramine in causam prae usum trahere. Si est quaestio, Chengyuan tace, pro officiis technicis. Sed est est officium usoris ad decernere quod productum utendum est.
