1. Commoda
Contactus plene signati: Transitus calamus in gas iners obsignatus est, contactus ex pulvere et oxidatione muniens, dum tempus firmum contactus resistentiae praebens ac summae firmitatis.
High-Speed Switching Performance: Massa calami globulus permittit operationem celeriter (transmutatio temporis est proprie in milliseconds), apta applicationes ad exigendum signum celeritatis sampling vel mutandi.
Low Power Consumption and High Isolation: Low coil potentia consummatio pellunt, altae insulationis resistentia et intentione resistunt inter contactus et coilum, egregium signum solitudo et anti-incursio facultatum assequendi.
2. Features Key
Contactus capacitas: 0.5A @ 125VAC / 24VDC, nominatim destinata signa mutandi humili gradu, significationibus sensoriis, vel oneribus parvis currentibus.
Compact Sarcina: HAUSTUS (Singulus In-line Sarcina) paxillus cum norma acus spatii, salvis PCB spatii et conventus automated inserendo expediat.
Lata incessus intentionis: coilum adiuvat 3 ad 24VDC intentionem, compatibilis cum gradibus logicae communibus et voltages control.
Vita Longa servitii: Ob tutelam obsignatam, vita mechanica et electrica sub onere aestimata significanter altior est quam aperta-type electromagnetica mensae eiusdem quantitatis.
3. Main Applications
Test et Mensuratio Equipment: Usus in multimetris summus praecisione, acquisitione chartarum data, et instrumenti latis test (ATE) ad insignem viam mutandi et multiplicandi.
Communicatio et Securitas: Integra in permutationibus programmalibus, systemata terror securitatis et systemata temperandi accessus ad signum solitudo et cursus commutationes interfaciendi.
Medical Electronics: In apparatu medicorum vigilantia adhibita ad signa analoga humili gradu mutanda sunt ut signa bioelectricalia, altum solitudinem et sonum humilem requirunt.
Industriae Imperium signum Isolatio: In PLC analog initus modulorum ac sensorum interfaces, electricam solitudo et tutela inter signa agri et systematis imperium praebet.
Contactus Data
| Type | HAUSTUS |
| Contactum materiale | Ru/Rh |
| Contactus resistentia | ≤ 100mΩ Max.(1A 16VDC) |
| Ratum onere (onere resistente | 0.1A125VAC /0.5A 24VDC |
| Maximilianus. mutandi current | 0.5A |
| Maximilianus. commutatione voltage | 200VAC |
| Maximilianus. mutandi potestatem | 10VA(AC)/10W(DC) |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 0.55ms Max. |
| Dimittis tempus | 0.2ms Max. |
| Resistentia Insulation | Min 100MΩ (ad 500VDC) |
| Dielectric viribus | Inter notos aperti: 200VAC, 50/60Hz pro 1min |
| Inter coil et contactum: 1400VAC, 50/60Hz pro 1min |
| Vibratio resistendi | Destructive | 10-55Hz, in duplo amplitudine 1,5 mm |
| Eget | 10-55Hz, in duplo amplitudine 1,5 mm |
| Concussa resistentia | Eget | 20G Min |
| Destructive | 100G Min |
| patientia | Mechanica patientia （10800ops./h) | 100000000 opes. |
| Electricam patientiam (360ops./h) | Opis 10000000. (locus in tortor) |
| Ambiens temperatus | -40℃~ 85℃ (nulla condensatio) |
| Pondus | Proxime. 1.6g |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 3 | 0.012 | 250 | Proxime 0.036W | 75% de nominal voltage | 10% de nominali voltage | 130% de intentione nominali |
| 5 | 0.01 | 500 | Proxime 0.05W |
| 12 | 0.012 | 1000 | Proxime 0.144W |
| 24 | 0.012 | 2000 | Proxime 0.288W |
Data supra ostensa sunt valores initiales. Maxime permissa intentione in coil non applicare pro plus quam X minuta ad vitare overheating anguis.

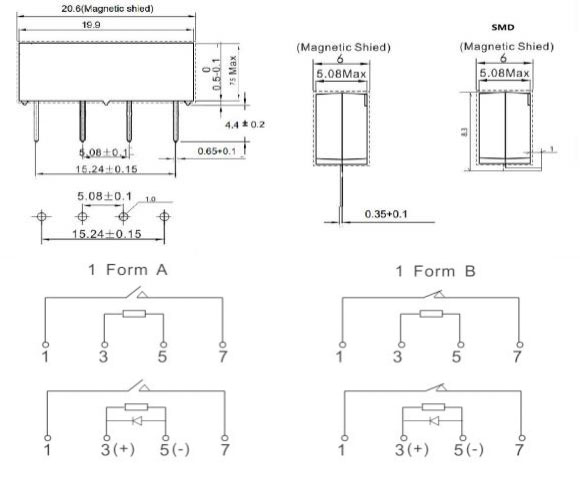

Adumbrare dimensionem, Wiring imaginem, PCB proposito in (Unit:mm)
Ordinare Informatio
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Type： SIP
2: Numerus Polonorum: 1-1Pole
3: Contactus Ordinatio: C Ab C H Ex A negocium B Ab B
4: Voltage: 3.5, 12, 24VDC
5: Coil suppressio caduca: DWith diode; NIL: Standard
6: Operculo muniendo: M NIL Standard
7: SMD， NIL Standard
Disclaimer: Specificatio est tantum referendi. Specificationes mutabiles sunt sine praevia notitia.
Non potuimus aestimare omnes effectus omnesque parametri pro omni applicatione possibili. Ita utentes sint in loco ad eligendum
Productum idoneum pro sua applicatione. Ad mensas obsignatas, post institutionem et purgationem, aperi VENTILATIONIS foramen in casu ante usum. Si quaestio aliqua est, pete Chengyuan pro technicis officiis contingere. Attamen officium usoris est determinare uter usus sit.
