Product Features:
Princeps Contactus Switching capacitatem: Praeter vexillum 20A onere, contactus sustinent commutationes ad 35 amps, capax est tractandi in instanti fluctuat currenti in autocineto incipiens vel ex alto potentiae accessoriis.
Ultra-low Power Consumptio: Coil potentia consummatio tantum est 0.6W/0.8W, adiuvans ad redigendum onus in pugna vehiculum et aligning cum automotiva inclinationis industriae ad energiam humilis consummationem.
Optima Mechanica Durabilitas: Features altae collisionis et vibrationis resistentia, stabilis nexus electricae procurans etiam in asperis conditionibus pulsis et vibrationibus machinae.
Lata Coil Voltage Range: Available in variis speciebus ab 3VDC ad 48VDC, diversis generibus ambitum voltages automotive applicans.
Foedus Design: Optimized structuram et parvam molem faciliorem reddere institutionem densam in arcis autocinetis electrica potestate cippi.

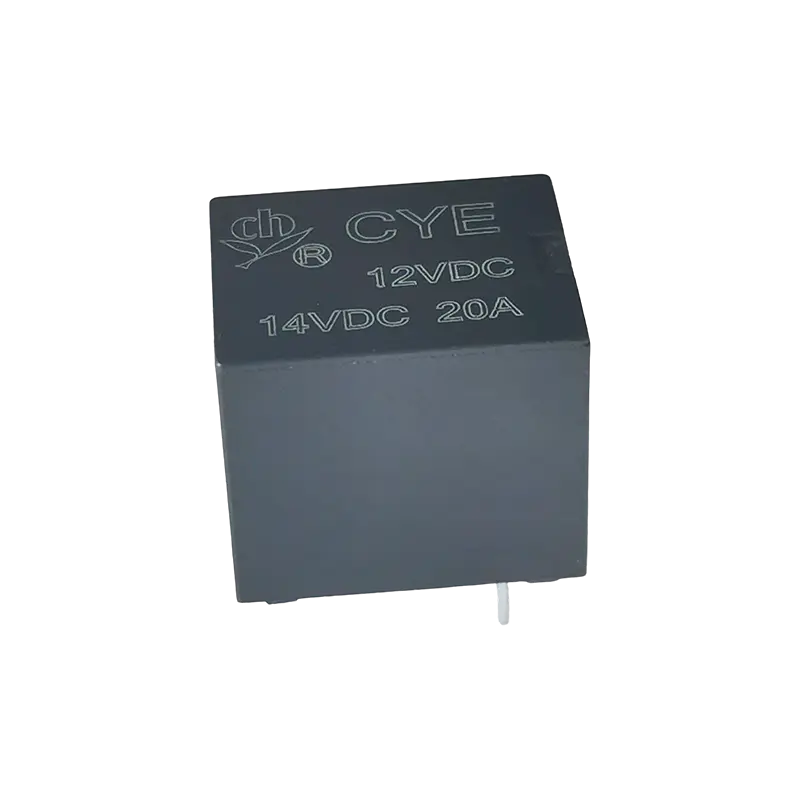

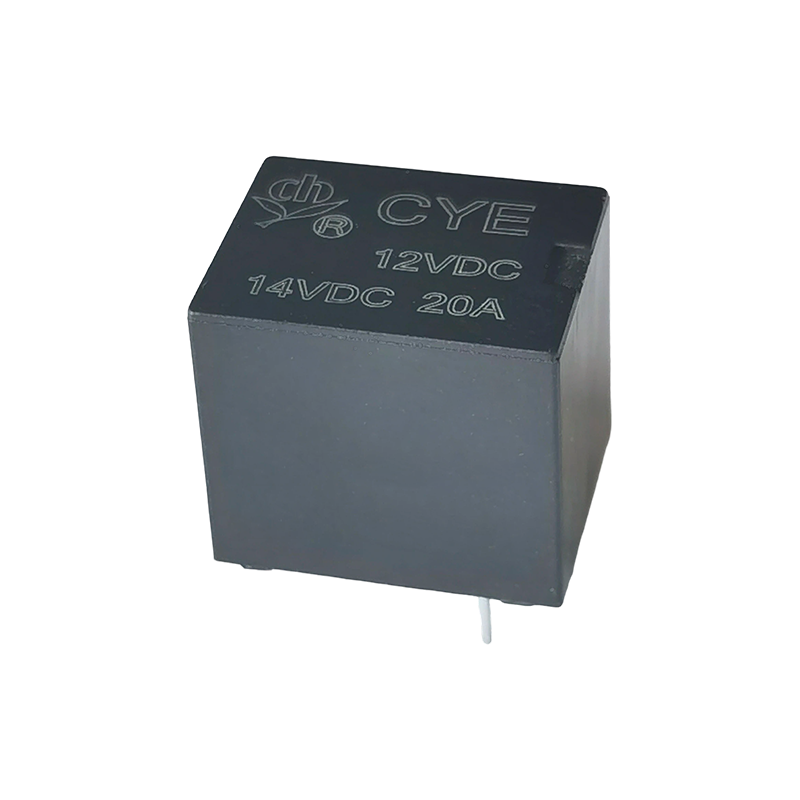

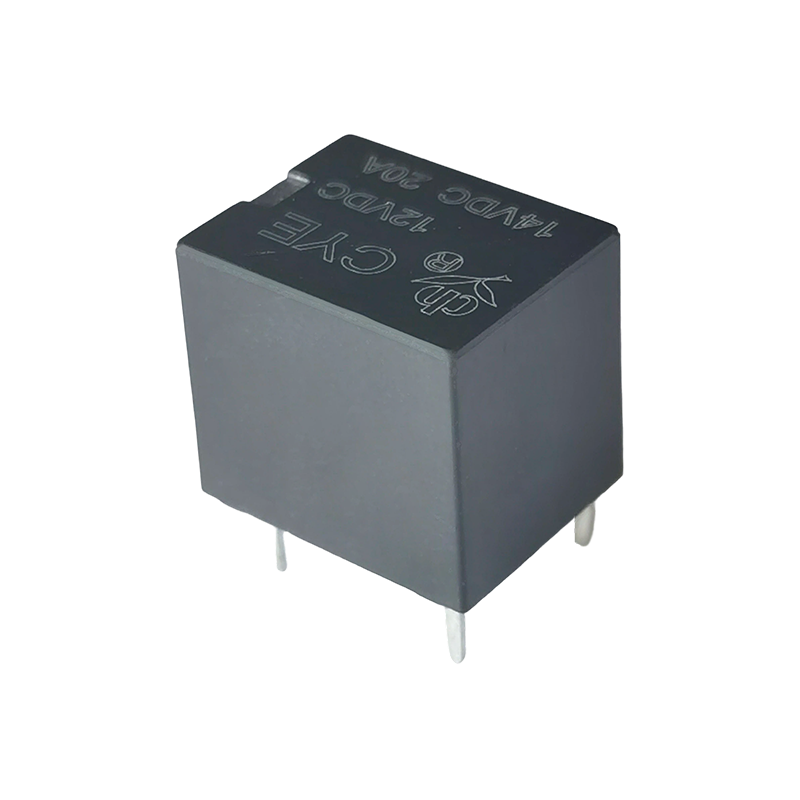

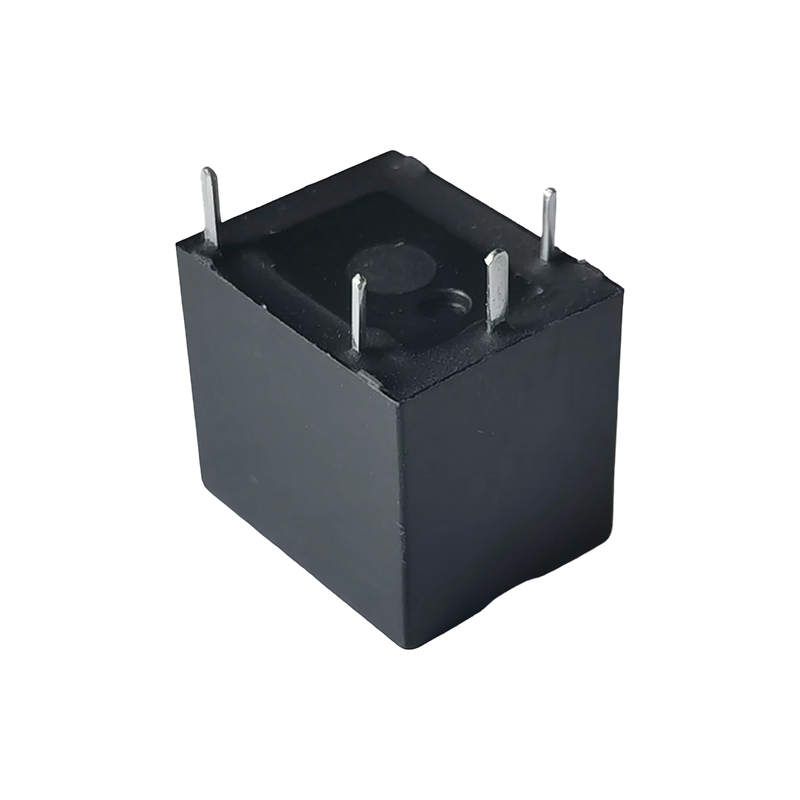

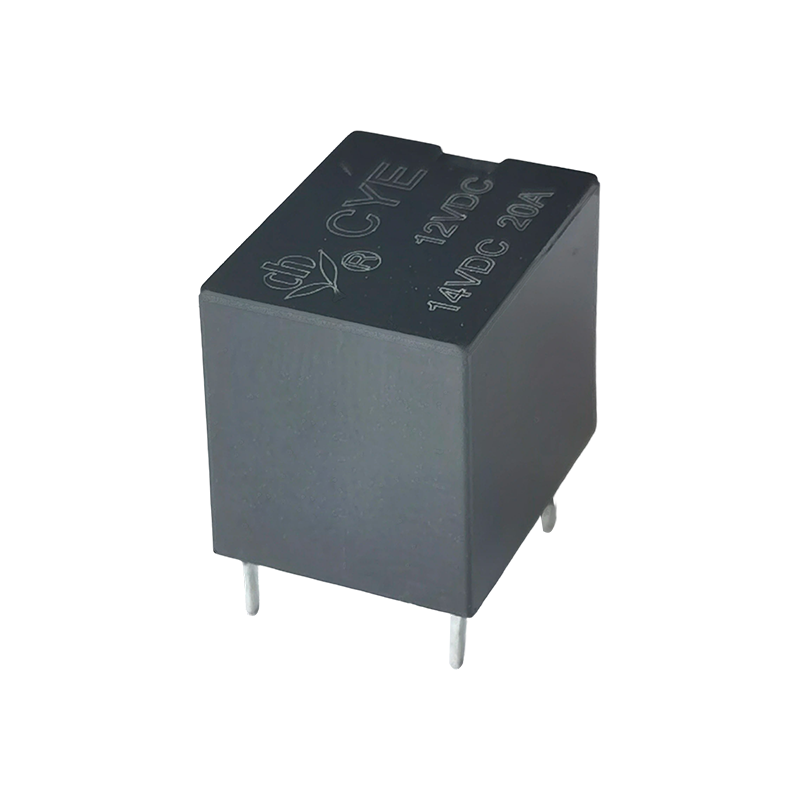

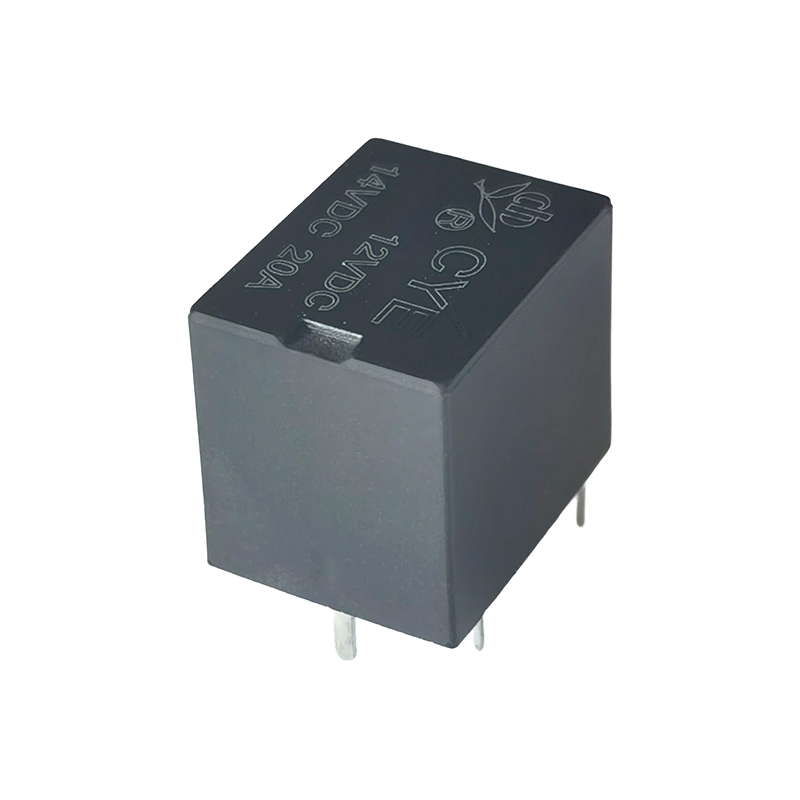

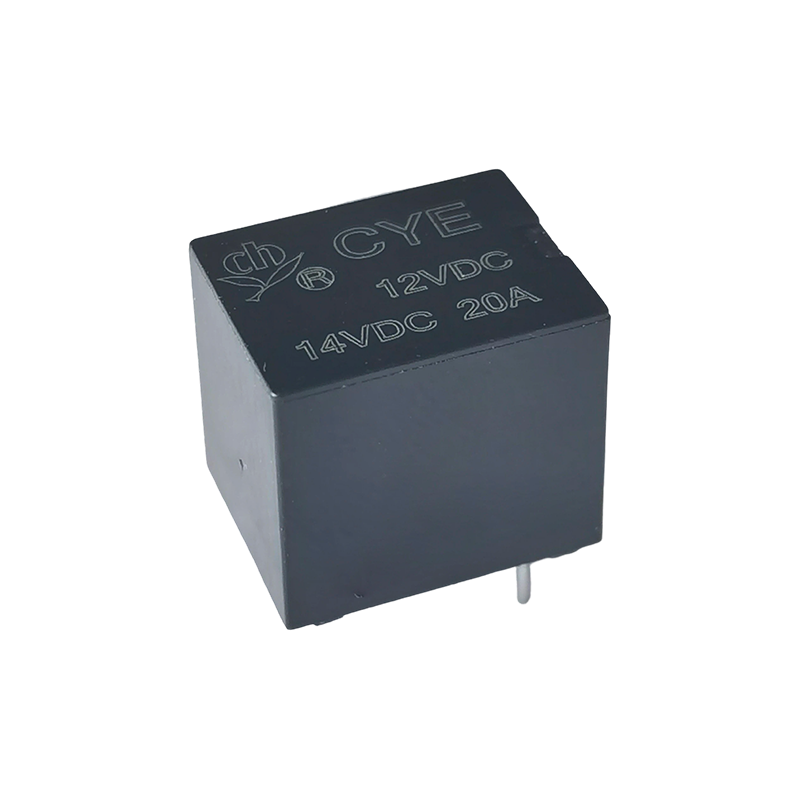

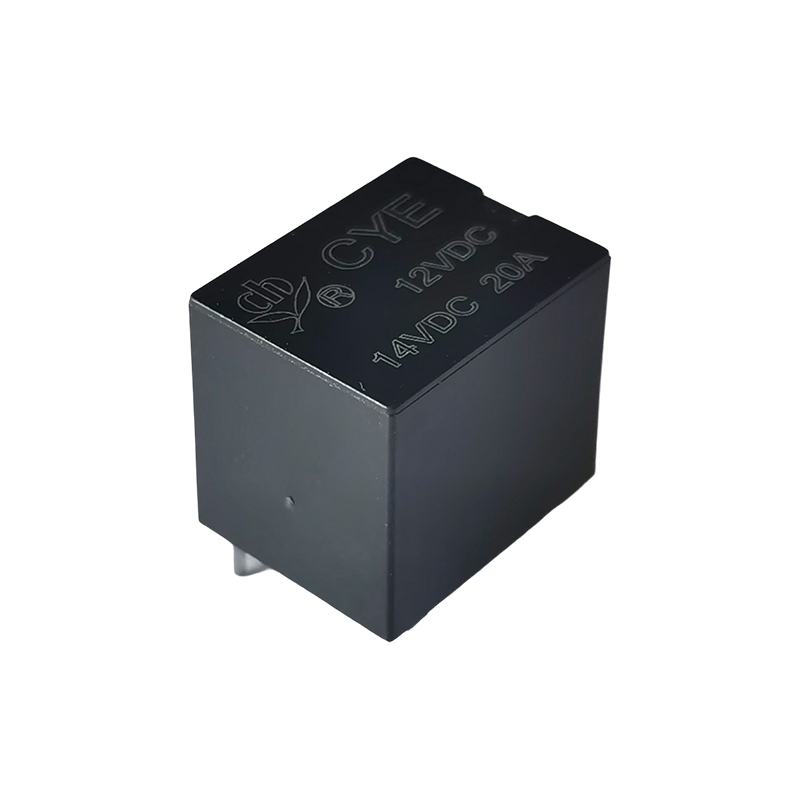

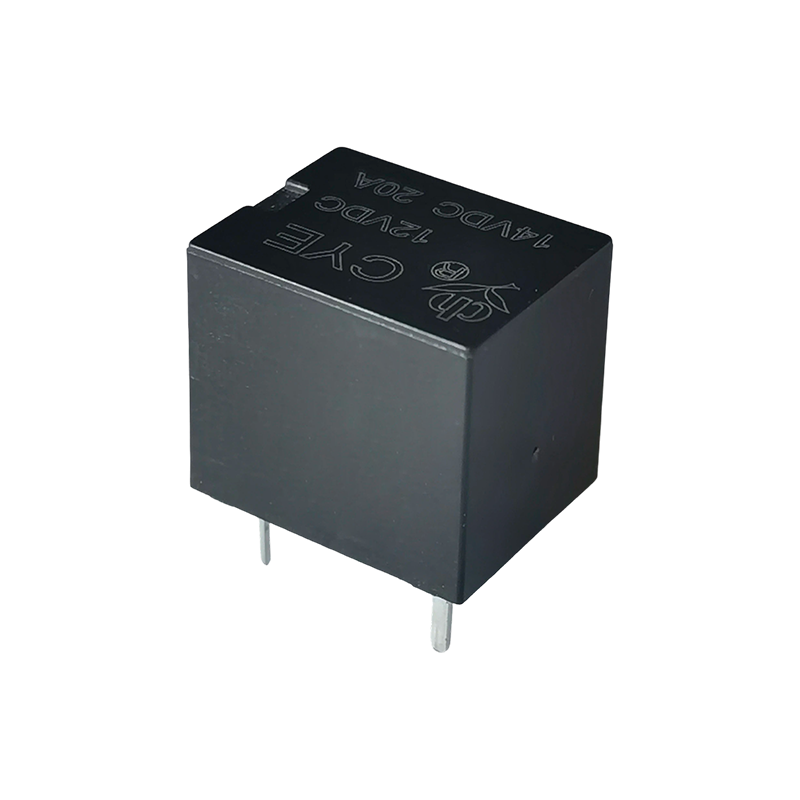

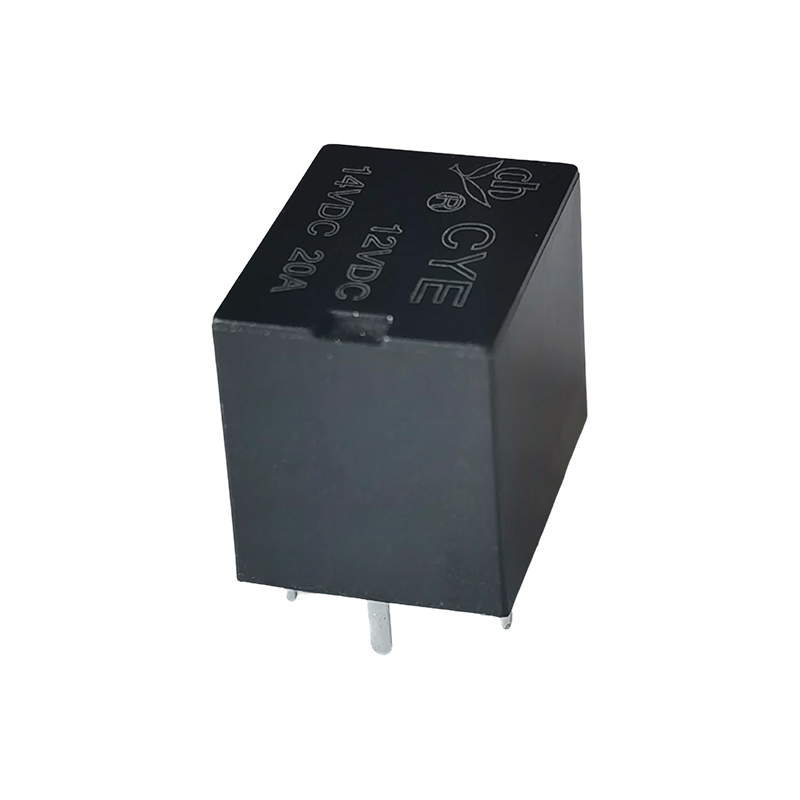

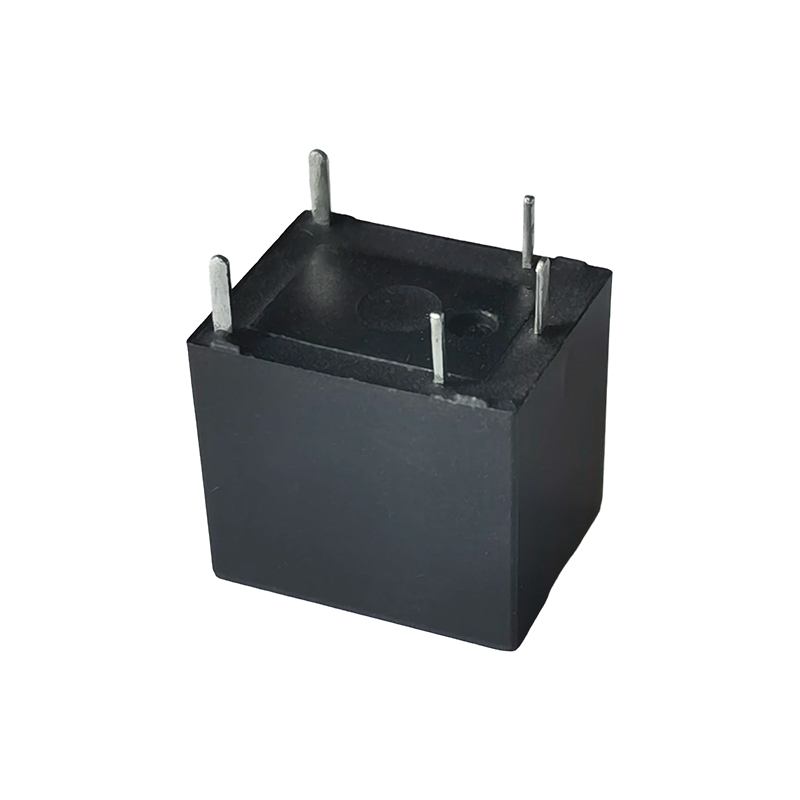

CYE (T78) Nullam est potentia electromagnetica nulla ultra-miniatura summus cum amplis applicationibus.
Eius principalis usus includit:
Automotive Sector: Communiter in autocineto cincinno motoris potestate adhibito, systemata currus anti-furti terroris, et insignem mutandi et onera moderandi in apparatu electronic automotive.
Domum Adjumentum et Officium Equipment: Apta ad administrationem potentiae seu signum transmissionis in adjumenta domestica (qualia conditioners aeris, machinis abluendis) et officio automationis instrumenti.
Securitas et Terror Systems: nucleus componentis terrorum activitatis anti-furti, ambitum mutandi moderatur.
Industriae Imperium et Automatio: Industrie automationis systemata, instrumenta et machinae communicationis adhibitae ad summas potentias onera cum significationibus humili intentione moderandis.
Consumens Electronics et Technologiae emergentes: applicationes protractae in callidis domibus, IoT machinis, instrumentis energiae novis, electronicis medicis.
Contactus Data
| Type | CYE |
| Contactum materiale | Argentum miscendum |
| Contactus resistentia | 100mΩ Max.(1A 6VDC) |
| Ratum onere (onere resistente | 20A 14VDC |
| Maximilianus. mutandi current | 35A |
| Maximilianus. commutatione voltage | 30VDC |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 10ms Maximilianus. (No diode) |
| Dimittis tempus | 5ms Maximilianus. (No diode) |
| Resistentia Insulation | Min. 100MΩ (ad 500VDC) |
| Dielectric viribus | Inter contactum apertum:500VAC, 50/60Hz pro 1min |
| Inter coil et contactum : 500VAC, 50/60Hz pro 1min |
| Vibratio resistendi | Eget | 10-500Hz, NO-10G |
| 10-500Hz, NC-5G |
| Concussa resistentia | Eget | 20g pro NO/11ms. 5g pro NC/11ms. |
| Destructive | 100G Min. |
| patientia | Mechanica patientia （10800ops./h) | 10000000 10000000 opes. |
| Electricam patientiam (360ops./h) | Opis 100000. (in camera tortor) |
| Ambiens atemperature | -40℃~ 125℃ (nulla condensatio) |
| Pondus | Approx.6g |
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 6 | 100 | 60 | Proxime 0.6W | 60% de nominali voltage | 10% de nominali voltage | 130% de intentione nominali |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Proxime 0.8W | 57.5% nominatim voltage |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Data superius ostensa sunt valores initiales. Noli malum maximum intitum mittere in colam pro magis pro 10 minutorum trahere caveare ex to colamo.

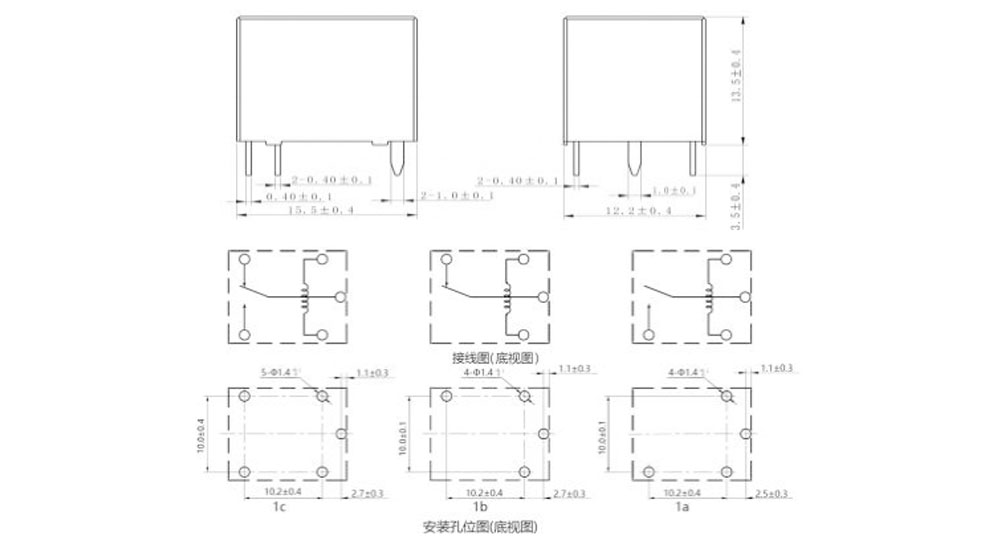

Adumbrare dimensionem, Wiring imaginem, PCB proposito in (Unit:mm)

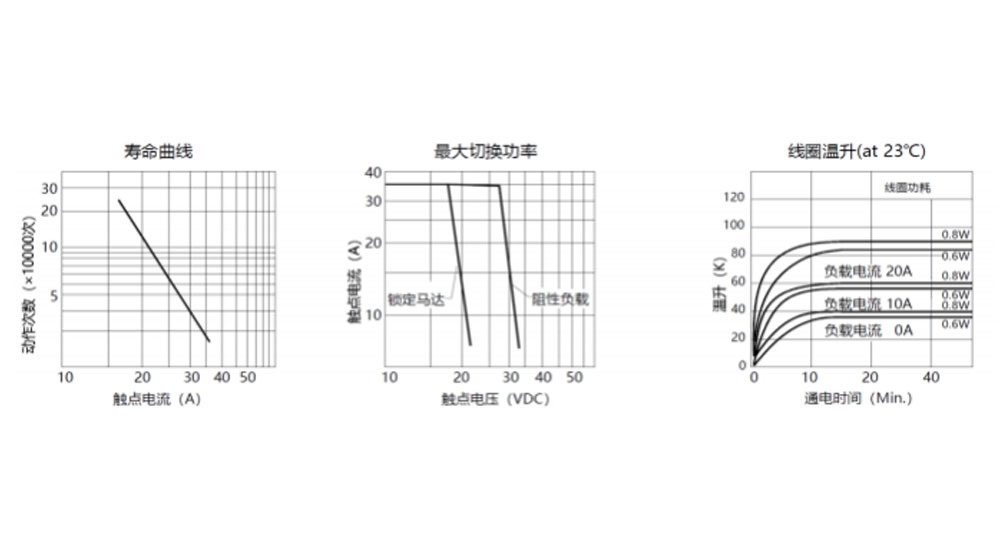

Curvae propriae
Ordinare Informatio
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 4 4 5 6 7 8
1：Type：CYE
2: Numerus Polonorum: 1-1Pole
3: Contactus Ordinatio: A-Form A B-Forma B cautum C-Form C
4: Nominal intentione: 6,9,12,24VDC
5: Clausura Coloris: B-Nigrum
6: Coil Pwor: D-0.8W L-0.6W
7: Constructio tutela: S-Flux probata,
SH- Signatum genus washable
8: Parameter speciale: genus Nil-Standard
Epistulam vel numerum specialis necessitatem
Flux-probationis tabulae in ambitu non possunt adhiberi cum scelerisque, ut H2S, SO2, NO2, pulvis, etc.
Aqua purgatio seu processus superficies non suggeritur postquam dispositos fluxus probationis in PCB convenerunt.
Disclaimer: Specificatio est tantum referendi. Specificationes mutabiles sunt sine praevia notitia.
Non potuimus aestimare omnes effectus omnesque parametri pro omni applicatione possibili. Ita, utentes sint recta positione eligendi
Productum idoneum pro sua applicatione. Ad mensas obsignatas, post institutionem et purgationem, aperi VENTILATIONIS foramen in casu ante usum. Si quaestio aliqua est, pete Chengyuan pro technicis officiis contingere. Attamen officium usoris est determinare uter usus sit.
