Product Features:
• Maximum Load Switching capacitatem: maximum sustinet mutandi onus 30 amps (quarumdam specificationum usque ad 40A), necessitates tractandi capax armorum potentiae summus.
• Compact Design: Parva magnitudo, apta ad institutionem altae densitatis in spatiis electricis cippis constrictis vel tabulas moderandi.
• Low Power Consumptio: Coil potentia consummatio tam humilis quam 0.9W, efficaciter minuendi systema energiae consummationis et caloris generationis.
• Optiones terminales multiplices: productorum terminalium aeris praesto sunt ut optimae conductivity et contactum firmitatis habeantur cum venas altas tractant.
• Lata intentione dolor: coil intentione 3VDC ad 48VDC opercula, compatible cum variis ordinibus moderandi ratio intentionis.
Typicam Applications:
• Automotivi Electronics: Summum imperium in autocinetis autocinetis adhibitum, ut calentium, motorum ventilationum, et systemata accendentia.
• Calefactio et VENTILATIO Apparatus: Idoneus ad apparatum industrialem et domum HVAC, elementa calefaciendi vel ventilationem fans moderandi.
• Domus Adjumenta: Usus ad potestatem transindi potestatem in summa potestate domum adjumenta ut clibani electrica et furnos proin.
• Industrial Imperium: usus ut actus in automation apparatu requirit excelsum current commutatione.
| Contactus Data |
| Type | CYT93 |
| Contactum materiale | Argentum miscendum |
| Contactus resistentia | 100mΩ Max.(1A 6VDC) |
| Ratum onere (onere resistente | 20A/30A 250VAC |
| Maximilianus. mutandi current | 20A/30A |
| Maximilianus. commutatione voltage | 250VAC |
| Maximilianus. mutandi potestatem | 5000VA/7500VA |
| Characteres |
| Tempus operandi (coil voltage aestimatum) | 15ms Maximilianus. ( Nec diode) |
| Dimittis tempus | 10ms Maximilianus. ( Nec diode) |
| Resistentia Insulation | Min. 1000MΩ (ad 500VDC) |
| Dielectric viribus | Inter notos aperti: 1500VAC, 50/60Hz pro 1min |
| Inter coil et contactum: 2500VAC , 50/60Hz pro 1min |
| Vibratio resistendi | Destructive | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Eget | 10-55Hz, duplici amplitudine ex 1.5 mm |
| Concussa resistentia | Eget | 10G Min. |
| Destructive | 100G Min. |
| patientia | Mechanica patientia （10800ops./h) | 10000000 ops. (locus temperatus) |
| | Electricam patientiam (360ops./h) | Opis (C) (locus temperatus) |
| Ambiens atemperature | -40℃~ 85℃ (nulla condensatio) |
| Pondus | Approx.28g |
Data Coil (in 20℃)
| Nominal voltage (VDC) | Nominal operans current ±10%(mA) | Coil resistentia ±10%(Ω) | Nominal operating potentia | Agunt voltage (Max.) | Dimittis voltage (Min.) | Maximilianus. licita voltage |
| 5 | 180 | 27 | Proxime 0.9W | 75% de nominali voltage | 5% de nominali voltage | 130% de intentione nominali |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Data superius ostensa sunt valores initiales. Noli malum maximum volutionem mittere in colam pro magis pro 10 minuta trahere caveare exoratione coilum.

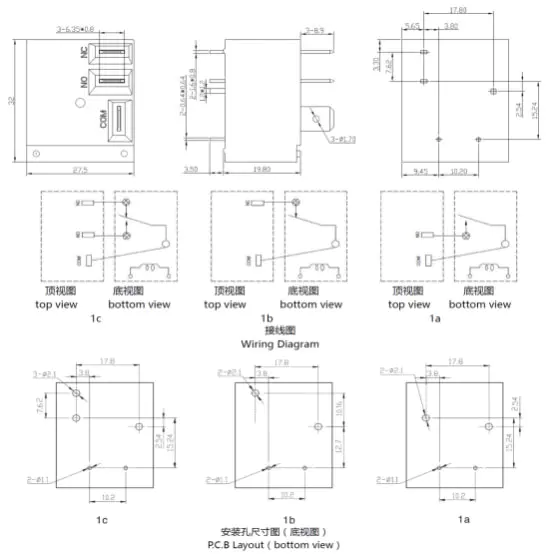

Dimensio adumbratim, Wiring imaginem, PCB proposito (Unit:mm)

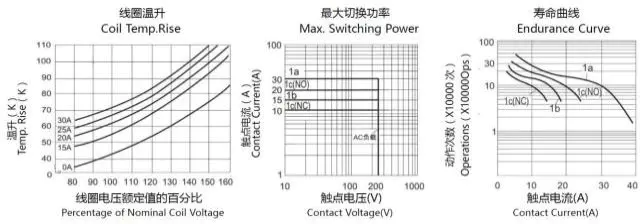

Curvae propriae
Ordinare Informatio
CYT93 - 1 - C - 12VDC - H - - D - - XX
1 2 3 3 4 6 8
1： Type： CYT93
2: Numerus polium: 1-1Pole
3: Contactum Ordinatio: A forma A B forma B cautum C Form C
4: Nominal intentione: 5,6,9,12,15,18,24,48VDC
5: Clausura Coloris: H-Nigrum
6: Coil Pwor: D-0.9W
7: Tutela Construction: S-Flux probatur,
SH- Sigillatum genus lovis
8: Praecipua Parometer: Nil-Latin typum
Epistulam vel numerum specialis requisitum
Flux-probationis tabulae in ambitu non possunt adhiberi cum scelerisque, ut H2S, SO2, NO2, pulvis, etc.
Aqua purgatio seu processus superficies non suggeritur postquam dispositos fluxus probationis in PCB convenerunt.
Disclaimer: Specificatio est tantum referendi. Specificationes mutabiles sunt sine praevia notitia.
Non potuimus aestimare omnes effectus omnesque parametri pro omni applicatione possibili. Ita utentes sint in loco ad eligendum
Productum idoneum ad sui usum. Ad mensas obsignatas, post institutionem et purgationem, aperi VENTILATIONIS foramen in casu ante usum. Si quaestio aliqua est, pete Chengyuan pro technicis officiis contingere. Attamen officium usoris est determinare uter usus sit.
